cad怎么批量打印图纸

头像   CAD快速看图 2025-02-10 | 144阅读 1 赞

一份图纸里面有百八十个图框，想用CAD批量打印？本次以CAD快速看图为例，为你介绍CAD怎么批量打印图纸的方法。



具体步骤如下：

1. 首先打开需要批量打印的cad图纸，点击上方目录栏里面“会员”—“批量导出pdf”按钮。



怎么批量



2.此时会跳转出到批量导出pdf的基本设置页面，左侧可以选择导出的pdf页面尺寸，页面方向，pdf的内容的颜色以及是否给pdf线条加粗、是否导出快看的标注。



软件应用



最下面的一行可以选择导出为一个单张连页的整体的pdf，还是每个图框单独导出为一个新的pdf



批量打



3.选择批量导出pdf时，图纸会自动识别图框，识别顺序按照：从左到右，从上到下，【具体是左上角先看y坐标，y坐标差距在一定范围内再看x坐标】依次导出。



打印图

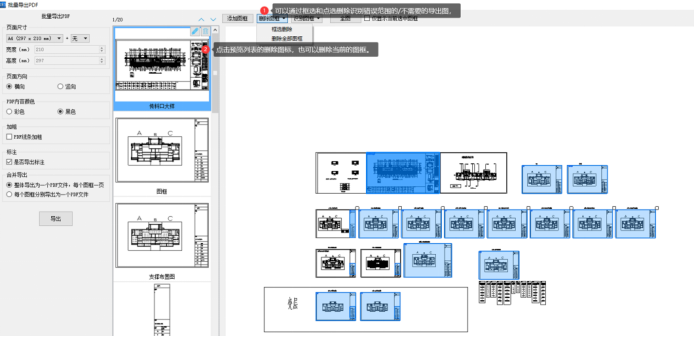

4. 识别错误的图框或者不需要打印的图形被识别到了，可以通过下面两处进行删除

 cad怎

5. 删除错误图框后，可以使用这个添加图框功能，去框选添加正确的识别范围，左侧的预览列表里面的小画笔可以修改图框的名称。



建筑行业专业资讯门户-新干线头条



6. 删除错误图框后，添加完不能识别的图框的图纸，剩余的图纸不必再一一框选添加图框，可以框选范围，重新识别剩下的图框。



怎么批量

7.左侧预览列表的蓝色图框在右侧的全图预览界面颜色变深，标识选中了这个图框，点击仅显示当前选中图框时，是对于当前图框大的放大预览模式，在点击全图，恢复模型的全图预览模式。



软件应用



8.全部设置好后，直接点击【导出】按钮，即可生成pdf。



批量打



9.在PDF看图软件中打开刚刚生成的PDF，点击工具栏中的“打印”按键。

打印图

10.根据需要在打印设置中进行选择，然后点击“打印”，即可打印出您想要的图纸。

cad怎





CAD快速看图软件下载链接：

https://cad.everdrawing.com/?from=fwxgx

PDF快速看图软件下载链接：

https://pdf.everdrawing.com/?from=fwxgx

相关视频教程链接：

http://club.everdrawing.com/video/detail/131?from=search

相关图文教程链接：

http://club.everdrawing.com/question/detail/12825
