电气工程中的配管配线知识全解析：从电线电缆到施工技术

CAD快速看图 5天前 | 904阅读 2 赞

在建筑电气工程中，配管配线是至关重要的一环，它直接关系到整个电力系统的安全性和可靠性，，本次课程系统介绍配线、电缆、电缆头及电气配管的关键知识，帮助工程人员更好地理解和应用这些技术。

免费学习，扫码观看：

学习链接：https://v.plvideo.cn/watch/5081512?promoteId=t8ViUE

一、配线系统详解

1.BV电线：基础布电首选

B代表类别为布电线，V代表绝缘为聚氯乙烯。适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。

实用技能

2. BVR电线：配电柜专用软线

BVR电线是一种配电柜专用软电线，也叫二次线。采用铜芯聚氯乙烯的绝缘软电线,其应用于固定布线时要求柔软的场合

3.BV与BVR的深度对比

从生产工艺上说,BV是单芯的，BVR是多芯的，在制作上，BVR比BV复杂一点

从价格上说，BV与BVR由于其只在工艺，BVR要比BV贵一点

在性能上，BV与BVR基本相同，重量上BVR略重一点

BV BVR 电线根据所选用的材质不同，也分为阻燃电线（ZR-）、耐火电线（NH-）、低烟无卤电线（WDZ-）。

BV3*2.5 BVR3*2.5 3表示根数 2.5为导线截面积2.5mm²

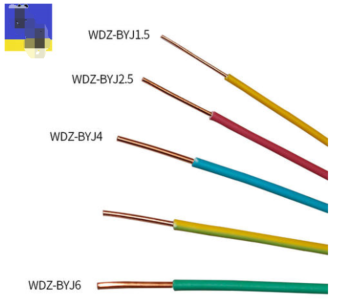

4. BYJ电线：高性能选择

BYJ为铜芯导体交联聚乙烯绝缘固定敷设用电线,耐温等级90℃;

电气工程

BV为铜芯导体聚氯乙烯绝缘固定敷设用电线,耐温等级70℃。BYJ的价格要比BV的价格高

BYJ外径比同种规格截面的BV外径小，在穿管施工中可以减小使用管径，或在同一管径条件下穿更多电线，降低建筑安装成本。

5.RVS

RVS电线全称铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线花线

用于火灾自动报警

线电缆建筑行业专业资讯门户-新干线头条

二、电缆

常见的电缆有电力电缆和控制电缆，电力电缆在电力系统主干线中用以传输和分配大功能电能，控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路。电力电缆的额定电压一般为0.6/1kV及以上，控制电缆主要为450/750V。同样规格的电力电缆和控制电缆在生产时，电力电缆的绝缘和护套厚度比控制电缆厚

实用技能

1.电缆的类型及应用

电缆按用途分有电力电缆、通信电缆、控制电缆和信号电缆等；

按绝缘材料分有纸绝缘电缆、橡胶绝缘电缆、塑料绝缘电缆等；

电缆还分为阻燃电缆和耐火电缆；

电缆的结构主要有三个部分，即线芯、绝缘层和保护层，保护层又分为内保护层和外保护层；

电气工程中应用最广泛的是电力电缆。

2.电气线缆符号

三、电缆头

1.热缩式电缆头

就是在需要做电缆接头的电缆段部，把电缆外皮扒开，套上专用的热缩头，

然后把每芯电缆跟接线端子用压接钳子连接，再把热缩头套管套到接头位置，利用喷灯或其他加热设备对接头部位的热缩头进行加热，使热缩头附着在电缆上，形成电缆接头。

电气工程

2.冷缩电缆终端头

是利用弹性体材料（常用的有硅橡胶和乙丙橡胶）在工厂内注射硫化成型，再经扩径、衬以塑料螺旋支撑物构成各种电缆附件的部件。现场安装时，将这些预扩张件套在经过处理后的电缆末端或接头处，抽出内部支撑的塑料螺旋条（支撑物），压紧在电缆绝缘上而构成的电缆附件。因为它是在常温下靠弹性回缩力，而不是像热收缩电缆附件要用火加热收缩，故俗称冷收缩电缆附件。

线电缆
