此图所画筏板基础端部外伸钢筋如何设置？
图中所注为筏板基础端部外伸节点，上下层受力筋为三级钢20双层双向布置，请问老师此节点钢筋怎么画？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
筏板端部等截面外伸构造和筏板边缘构造。参见 11G101-3 第84页中的 筏板外伸的节点详图。看截图。
2013-12-23 21:17:35
-
已采纳
2013-12-24 09:45:00
-
已采纳

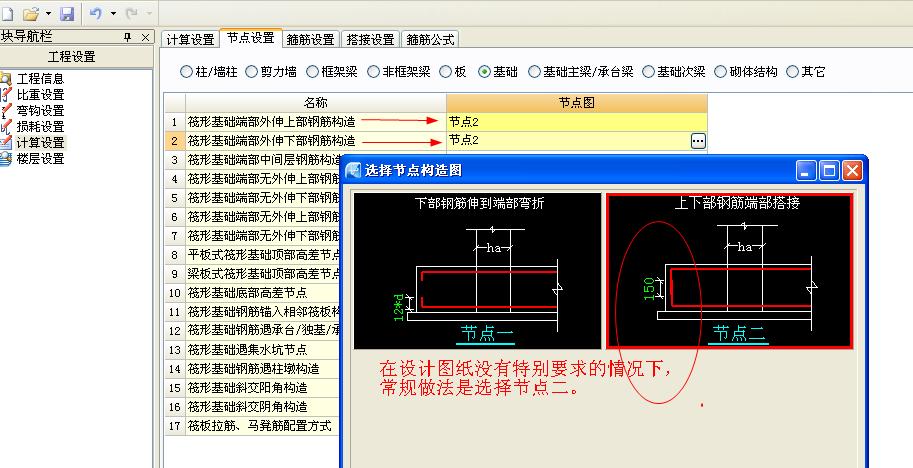

在工程设置 节点设置 基础 如图的位置设置：
2013-12-24 10:06:16
