CAD导图——识别板

使用背景

目前软件不能识别板，用户需要手动绘制板，比较麻烦，。

操作步骤

第一步：在CAD草图中添加图纸，CAD图中需包括可以用于识别的板标注的图纸（如果已经导入了CAD图则此步可省略）；

第二步：点击导航条“CAD识别”->“识别板”；

第三步：点击绘图工具栏“提取板标注”；

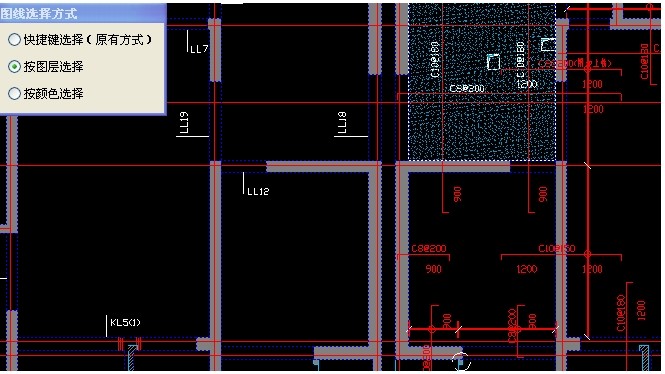

第四步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的板钢筋标注CAD图元；

此过程中也可以点选或框选需要提取的CAD图元。

第五步：点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中。

使用背景

提取板的支座线，保证识别板时的准确性。

操作步骤

在“识别板”的绘图工具栏，点击“提取支座线”，通过“选择同图层的图元”或是“选择同颜色的图元”功能选择所有板的支座线（如梁线、墙线），右键确定，完成提取。

使用背景

手动绘制板速度很慢，费时费力；而用板筋的识别对板的依赖性很大，范围不好确定，导致识别准确率不高，自动识别板可以一次性识别整张图纸中 板，大大提升效率。

操作步骤

第一步，在完成“提取板标注”和“提取支座线”之后，在“识别板”绘图工具栏，点击“自动识别板”功能，弹出提示：

第二步，根据板下支座的实际情况选择板的支座，点击“确定”。识别过程提示进度条“预处理、搜索平行线、延伸支座线……”；识别完成后弹出“识别板！”窗体

第三步，如果图中存在没有标注信息的板的厚度，可以查找到并在此对话框中输入无标注的板厚度。

第四步，输入完成后，点击“确定”，软件自动对提取的板标注和板的支座线进行自动生成板，并弹出“板图元校核”的对话框。
