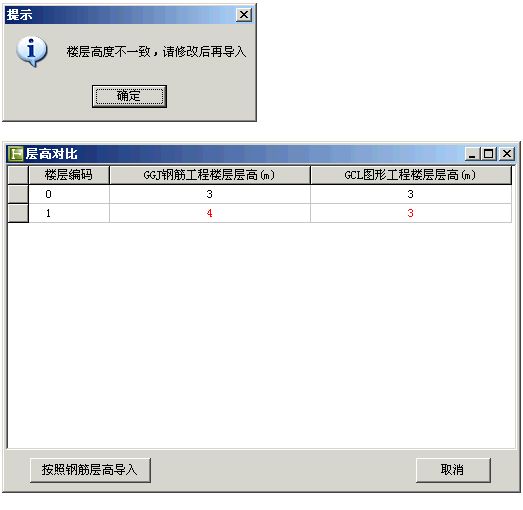

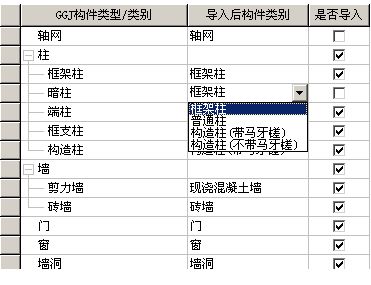

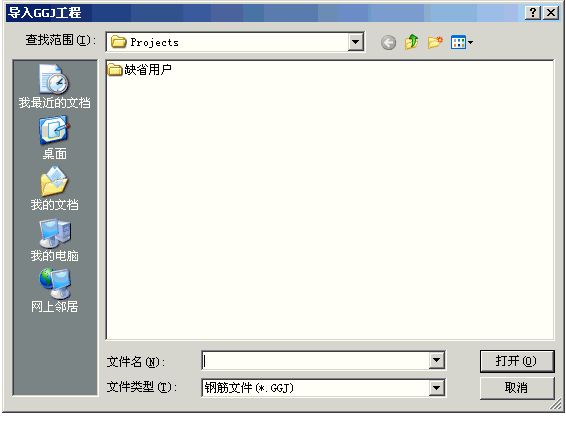

使用“导入钢筋（GGJ）文件”，可以把钢筋算量工程数据导入到图形，该文件格式只包含绘制的图元和建立的构件。操作步骤　　第一步：点击【工程】→【导入钢筋（GGJ）文件】，打开“导入GGJ工程”窗口；　　第二步：选择要导入的文件所在的路径，然后选择要导入的工程名称，点击“打开”，出现“导入GGJ文件”界面；　　第三步：在楼层列表中选择需要导入的楼层，在构件列表中选择需要导入的构件；说明：在构件列表中可以修改GGJ工程中的构件类型（或类别）导入到GCL软件为何种类型。　　第四步：点击【确定】按钮完成导入。说明：点击“查看导入原则”，可以查看软件互导的原则。注意： 1、如果钢筋GGJ工程与当前工程楼层高度不同则会弹出层高不一致的提示，并弹出“层高对比”窗口。如果希望按钢筋层高导入则点击【按照钢筋层高导入】按钮，否则点击【取消】按钮，然后再图形算量GCL中修改楼层高度后再导入。 互导原则。砌块墙可以从图形导入钢筋，导入后默认为砖墙； 独基、条基、桩承台、集水坑、可以互导； 钢筋中不同图层的梁（如梁和圈梁，在同一位置时），导入到图形后，为同一图层的不同分层； 钢筋中，不同楼层间的同名称构件，导入到图形时按对应楼层导入（图形构件分层）； 钢筋中，同一楼层的变截面梁，导入到图形后，按不同截面生成的构件，名称分别为原名称加截面尺寸； 互导时，同一楼层中，导入后如果墙、柱、梁、板、板洞、满基发生重名（且公有属性不同）时，名称分别为原名称加截面尺寸； 互导时，可以查看互导的原则； 导入完成后，生成导入结果.html文件，记录导入结果； 从钢筋导入图形，钢筋中的暗梁不再导入图形； 从钢筋导入图形，原“门窗洞”分为三种构件（门、窗、墙洞）分别导入，图形中的门联窗导入钢筋后为墙洞； 从图形导入钢筋，如果存在同类型的构件图元，给出提示“是否删除指定楼层中同类型构件图元？”，处理同图形； 互导时，没有图元的构件不予导入； 图形中的后浇带不能导入到钢筋工程中，钢筋中的板带也不能导入到图形工程中； 互导时，轴网默认不导入； 钢筋中，跨多个筏板图元的集水坑（绘图输入）不能导入到图形工程中。
