中柱、角柱、边柱有什么区别

2、例如角柱4B25;B边一侧1B20+2B22;H边一侧1B20+2B22,这三种钢筋具体的弯折和锚固各是多少

答：

1.角柱和边柱是在顶层为了结构性能好，而把钢筋锚固加长。角柱和边柱分为外侧筋和内侧筋。外侧筋的锚固为1.5LAE，内侧筋为伸至柱顶后弯折12d（和中柱锚固相同）

3.在软件中，柱的属性就有角柱、边柱和中柱可选择。

（1）角柱会自动锚固，他的锚固信息是：3b25+2b20+4b22 (锚长是1.5lae)也就是会把外侧筋全锚了。如果不是自己要的数 据就需要用在纵筋前加“#”

（2）边柱必须在外侧钢筋前加“#”否则会按中柱的锚固处理。

（3）中柱可以在节点设置中设置他的锚固形式和长度，一般不用设置。

楼上说的很对，中间层是没什么区别的，但是顶层的锚固区别很大。画完柱以后，有个自重识别边角柱功能，软件会自动识别的

中柱，角柱、边柱在中间层没什么区别，到顶层弯折不一样，

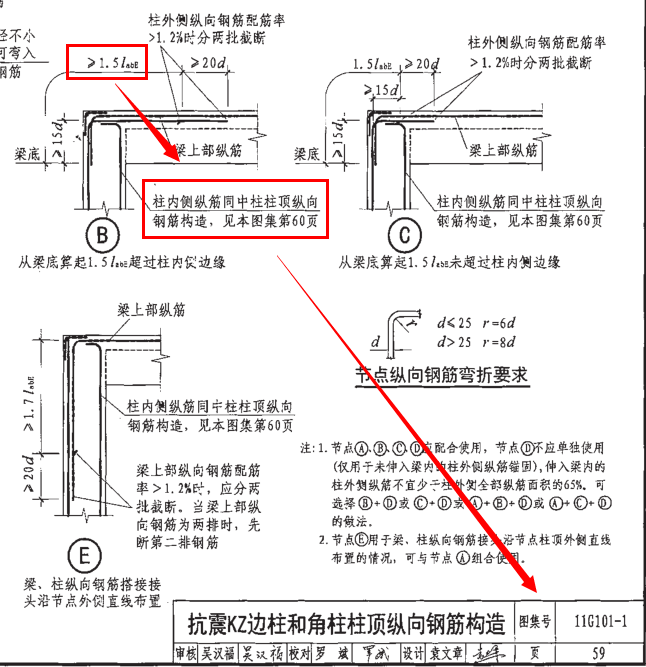

你看一下图集11G-1的59、60页就知道了

角柱：不包括凹角的柱子，之所以定义角柱是因为它双向偏心，承受双向地震作用，扭转效应对内力影响大，受力复杂，计算时其内力×放大系数。角柱在房子四周，“凹”形的房子有6个角柱。你可以自己斟酌。

中柱：纵向定位轴线（A-A,B-B,C-C）中间线上的，但不包括山墙位置的柱。包括凹角柱，四边有拉结梁，所以三边有拉结梁一边悬挑梁的不是中柱（按榀分：边榀除去角柱剩下的是边柱，所以边榀都不是中柱；中间所有榀两端的是边柱，剩下中间的是中柱）

边柱：除去角柱，中柱，三边拉结的柱子。

请看11G101图集的剖析。
