这样的剪力墙钢筋如何画
请教各位高手，图纸上的剪力墙垂直筋在墙的顶部直弯后是不伸出墙外的，如图所示，且墙的下部内外侧钢筋在筏板内的锚固也不一样。但我画的墙，看钢筋三维，墙顶部有一个37*d的弯锚伸出了墙外，如图所示（我的墙厚300mm,垂直筋C14)，钢筋下部也与图纸不符，请问这是怎么回事呀
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

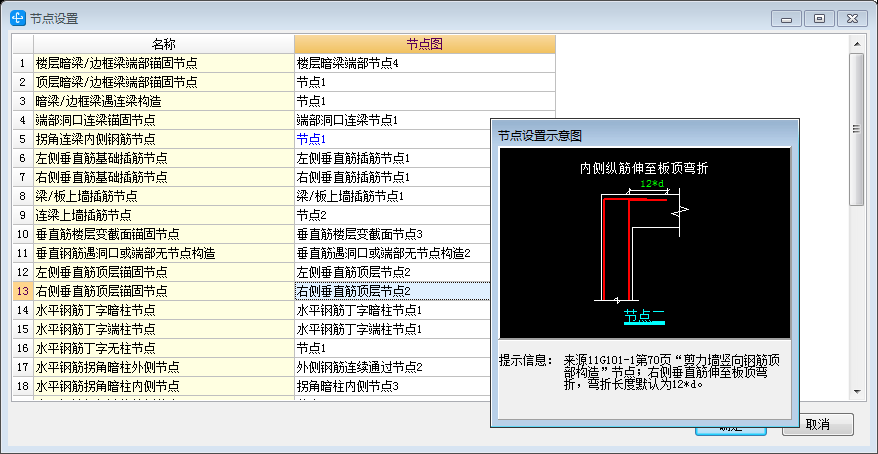

软件默认的是按照11G101图集要求进行设置的，如果想根据图纸要求，可以在节点设置里进行修改，见图
2014-08-21 12:10:30
