添加CAD图纸 为显示图纸（找不到图纸） 但左侧图纸名称、比例已存在且变绿 图哪去了？谢谢

添加CAD图纸 为显示图纸（找不到图纸） 但左侧图纸名称、比例已存在且变绿 图哪去了？谢谢

你好：
1、你双击下滚轮试试。

2、不行的话，就是你的图纸存在小的图元，可以检查下删除。

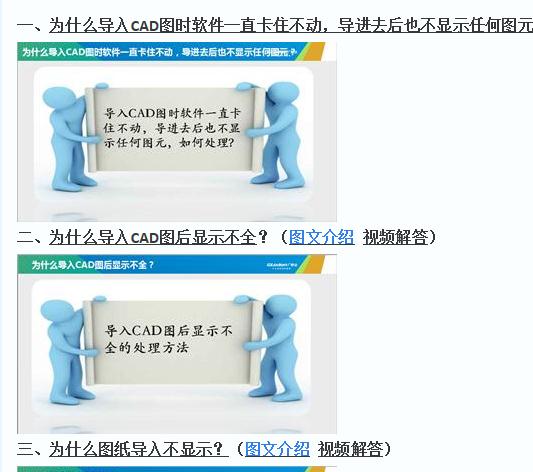

3、不行对照官方的回答，试试图纸问题出在哪里。

http://bbs.fwxgx.com/articles/show_new/131425.html

原因分析：1.图纸是天正软件做的，需要在天正软件中转成T3格式再导入。

                2.CAD图纸有碎图元。

方案一：首先保证安装了天正设计软件，使用天正软件打开CAD文件；在天正软件菜单上选择【文件布图】下的【图形导出】的命令；在“保存类型”一栏，选择“天正3文件”，将CAD文件转成TArch3的文件，然后再导出后的t3格式图纸导入软件即可。

方案二：打开天正软件--文件布图--批量转旧--选择需要转旧的图纸打开--在弹出的浏览文件夹中选择一下保存的路径--在下边的命令栏中输入输出的类型T3回车--再在命令栏中输入文件的后缀名回车即可。

方案三：：打开CAD图纸，选中图纸后发现边上离得很远的位置也有被选中的，把多余的那些删除，再把图纸写块。

方案四：把图纸分解后再复制粘贴。

方案五：用CAD打开图纸以后选中图纸另存为，存为2007dxf这个格式即可。

方案六：图纸有密码。打开CAD图纸，将鼠标双击一根线，如果命令栏出现输入密码的命令，说明图纸有密码，需要跟设计人员要密码。

方案七：将图中版本降低，在原cad图纸在cad软件或者是天正软件中打开，另存为，文件类型选择【auto2000】，导入即可。
