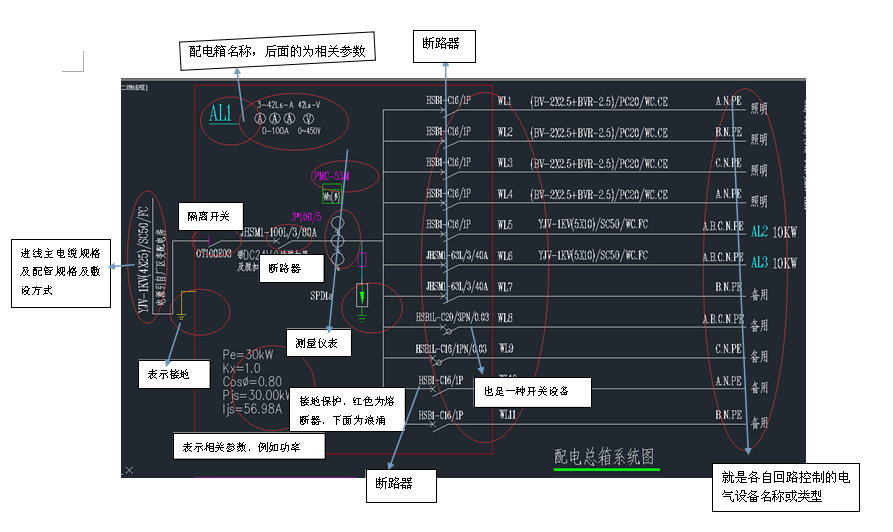

请问下面这个配电总箱系统图怎么看。我是新手。可以详细点吗。这个主要看什么的
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳配电箱系统图一般由进线干线，出线分支线，开关设别、测量仪表、保护电器、辅助设备等，网上好多电气设备型号讲解多看看
2014-12-03 10:57:08
-
系统图主要是看每个回路的管线规格的敷设方式，就以本图来说，WL1回路，PC20的管，内穿2根BV2.5+1根BVR2.5的电线，以下类推。
2014-12-03 10:48:48
