怎么查看和修改箍筋图

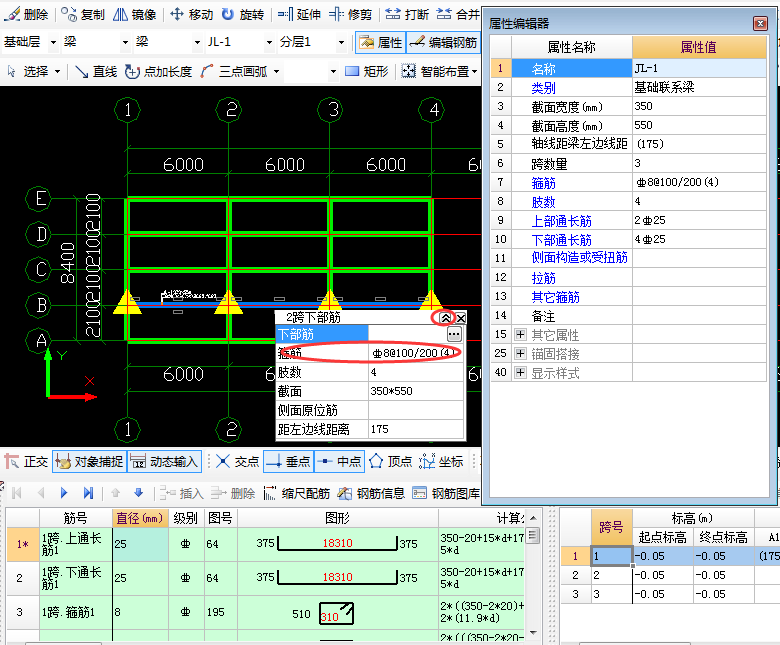

如图，想查看修改和定义箍筋图该怎么操作

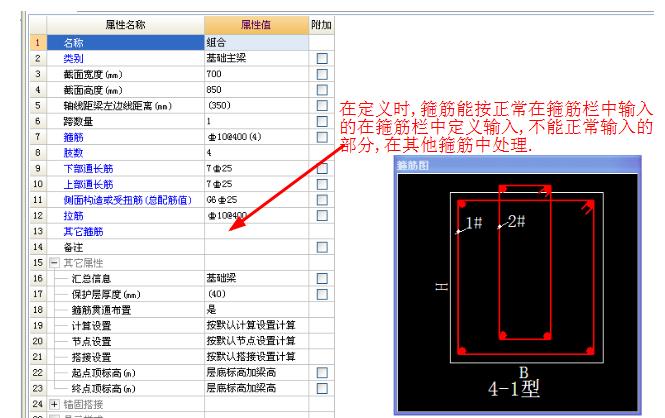

在定义界面中的根据你工程中的实际箍筋的实际,在箍筋肢数栏中输入对应的箍筋肢数,如实际中是5肢箍,(两个矩形和一个单肢)

你可以在箍筋肢数栏中输入4肢箍,然后把单肢在其他箍筋中选择图形并输入钢筋信息来处理.(一般箍筋输入,根据箍筋实际,在软件中能输入几肢箍就输入几肢箍,把乘余的部分在其他箍筋中选择图形并输入钢筋信息来处理)

想查看修改和定义箍筋图该怎么操作?

答：1、在梁界面，直接定义梁，编辑梁的集中标注。2、查看绘制汇总完成的一个型号多根梁方法，点属性，弹出属性框。按F3，弹出构件选择框，选要查看的梁，选中，点确定，在属性里修改箍筋。3、一根梁查看修改，选中这个梁，在属性里修改箍筋。4、查看修改一跨箍筋，选中这个梁，点原位标注，选要修改这个梁的那一跨下标注，点下拉键，修改箍筋即可。
