钢筋算量GGJ2013
|
2063查看
6回答

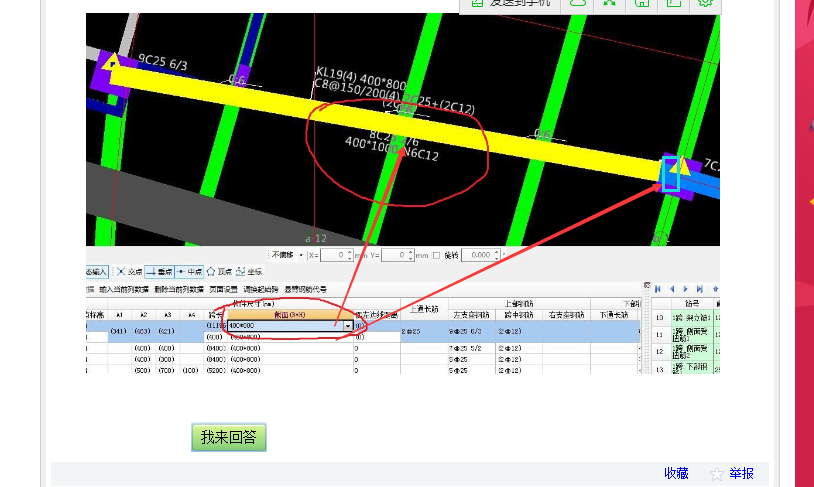

同一跨梁，图元上的原位标注截面，和原位标注栏里的截面为什么不一样。
同一跨梁，图元上的原位标注截面，和原位标注栏里的截面为什么不一样。图元上的是400*1000的原位标注栏里面确实400*800的。求解。
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
您集中标注信息是400*800的
您应该在原位标注的时候，在表格内调整的400*1000的
还有，您的梁跨信息不正确的，您需要重提梁跨
2015-06-07 20:12:04
-
这条梁要删掉重画
你这边生成了两个截面
所以一跨梁有两个原位标注的截面信息
删掉重新绘制一下吧
2015-06-07 20:30:25
-
答：你这根梁是由两根梁合并而成，表格占了两行，截面尺寸有两个，各占一行的，钢筋和支座数为一种，占两行的中间位。
2015-06-07 20:39:37
-
同一跨梁，图元上的原位标注截面，和原位标注栏里的截面为什么不一样。图元上的是400*1000的原位标注栏里面确实400*800的。
图元上的原位标注截面是实际的截面,原位标注表格中的截面是集中标注的截面,是软件按集中标注自动生成的截面,如果图上的原位标注截面与集中标注不一样时,应在原位标注的表格栏中修改为图上原位标注的截面才正确.
2015-06-07 21:05:23
-
同一跨梁，图元上的原位标注截面，和原位标注栏里的截面为什么不一样。图元上的是400*1000的原位标注栏里面确实400*800的。
我的回答：根据你的叙述和模型信息，建议你先检查梁跨位置是否正确，之后重新提取梁跨，再根据设计的集中标注、原位标注信息在原位标注框中进行输入，你模型中设计图的集中标注是400*800，而原位标注信息是400*1000则说明是在原位标注框中修改了梁跨的截面信息，若与图纸不符，你在原位标注框中把它修改正确就是了。
2015-06-08 08:49:44
-
打开原位标注按钮，点击此梁跨的下部筋框，点击框右上角的下拉菜单在截面项中直接输入400*1000则可以，打开三维显示能看到此段梁比相邻两边的梁段深了200.
2015-06-08 09:24:53
