这种集中标注和原位标注该如何定义？要图要真相！
这种集中标注和原位标注该如何定义？要图要真相！
全部回答
(6)
首答仅用{{minutesHtml}}
-
这种集中标注和原位标注该 直接 在 构件属性中定义 就可以了，例如：像变截面的梁构件，直接输入 300*1075/700 就可以.....
2015-09-30 08:55:21
-
1、4-4 是300*1750 标注那边按标注。
2、19轴处的梁低标高是0.000；20轴处左边低标高是0.000、右边低标高是0.375（此处梁高300*1000）；
2015-09-30 09:04:35
-
你好：建议把4-4剖面截图过来，看看是怎样的。软件里目前只有悬挑梁可以输入变截面尺寸，不是悬挑梁是不可以输入弯截面的梁的。
2015-09-30 08:58:57
-

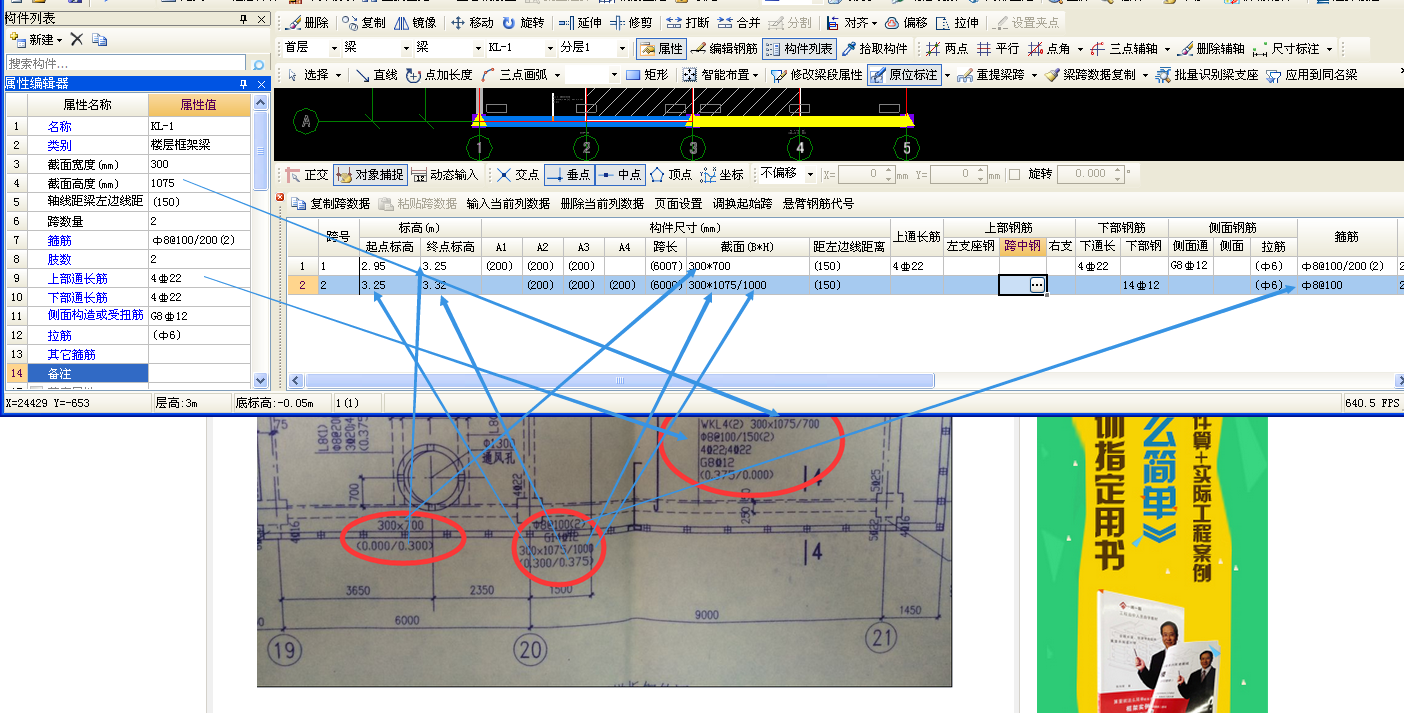

这只能是给图片指引供你参考。应该说集中标注中的个别信息，设计是不需要注明的，如不同的截面高和梁面标高，这些在原位标注中注明就可以了，然后在原位标注识别时，对应相应跨输入。
2015-09-30 09:04:14
-
集中标注是不能在构件属性里面这么输入的。你可以在新建构建里面输入300*700的界面尺寸，300*1075/700直接在原位标注里面输入即可。这是一根变截面的弯梁.
2015-09-30 09:38:59
-

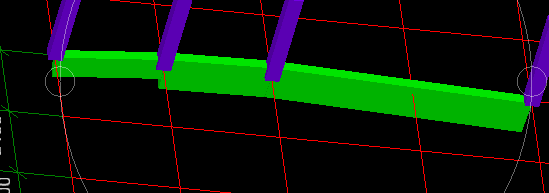

再看看钢筋三维的样子
现在软件还不能完成这样的梁属性编辑，你可以打电话4000-166-166咨询
2015-09-30 13:52:50
