算量 墙体
如图： （1）外墙是不是按”斜屋面无檐口天棚高度算至我标注的H处？ （2）斜屋面结构板下有框架梁（1），同时在内墙处也有一道框架梁（2），按规范“有框架梁时算至框架梁底“是算至框架梁（1）还是（2）？内墙无屋架。 谢谢谢谢谢谢谢谢谢谢
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
（1）外墙是不是按”斜屋面无檐口天棚高度算至我标注的H处？
——：不对
（2）斜屋面结构板下有框架梁（1），同时在内墙处也有一道框架梁（2），按规范“有框架梁时算至框架梁底“是算至框架梁（1）还是（2）？内墙无屋架。
——：
对斜屋面无檐口天棚算至屋面板底，有屋架且室内外均有天棚算至屋架下眩底另加200mm
首先您需要了解屋面板在图中的位置，您就会理解了。

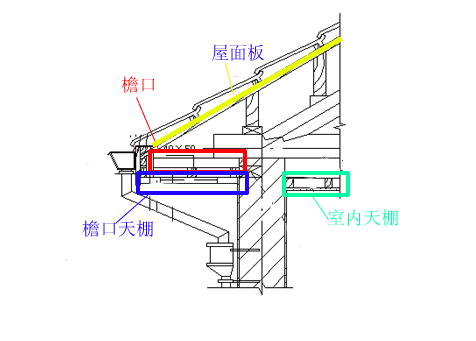

上图中黄色的线表示屋面板，所以图中屋面板底要标注在黄色线的那个位置。屋檐口无天棚者，外墙的高度就算到黄色屋面板底（屋面板的最低点）的位置即可。
请您看下图：
这个是室内外都有天棚的情况，算到屋架的下弦底再加200来计算墙高。
再看下图，当没有天棚的时候，墙的高度加300就可以了：
屋架下弦的位置图中有标注。2015-10-20 09:28:46
