135度的箍筋里面的11.9d怎么推导的？
看图集，知道箍筋弯钩是取10D和75这两个的最大值，但是就是搞不清另外的1.9是怎么来的，找了好久都没找到详细的推导公式，哪位大神能截图来讲解一下，先谢过咯
全部回答
(2)
首答仅用{{minutesHtml}}
-

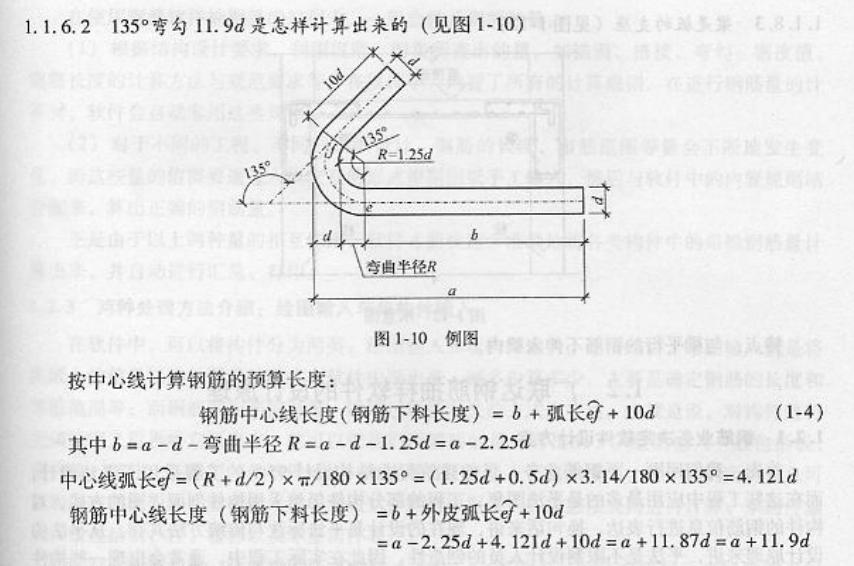

已采纳答： 按下图的方法推算的。
2016-05-04 17:25:58
-
现行规范规定，抗震箍筋需要做135°弯钩，弯钩的平直段需要10d，且不得小于75mm。我们还是遵循“钢筋弯曲时，外侧纤维伸长，内侧纤维缩短，中心线长度保持不变”思路来演绎这个135°钩所需要的增加长度。
弯心直径还是2.5d,钢筋中心线半圆的半径还是2.5d/2+ d/2=1.75d,
135°圆心角对应的圆周长度＝5.498d×135°／180°=4.123d。
所以，135°钩所需要的展开长度为
10d+ 4.123d－2.25d=11.873d可取11.9d
这个11.9d仅仅适用于箍筋，不适用于纵向钢筋。这是从箍筋的外缘计算的长度，如果从箍筋的弯前平直段算起，则为14.123d。
