如何定义绘制空调板

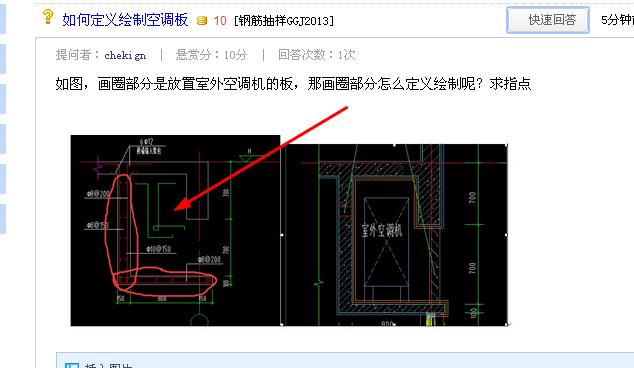

如图，画圈部分是放置室外空调机的板，那画圈部分怎么定义绘制呢？求指点
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳剪力墙，和现浇板，定义，，注意修改标高。。还要注意板要在分层里面绘制，否则提示重叠追问(2016-08-03 09:10:01)：竖向的按剪力墙定义绘制，横向的按现浇板定义是吗【是的，亲，这样最简单】
2016-08-03 09:08:15
-
竖向的按剪力墙，水平的按悬挑板
2016-08-03 09:16:46
-
空调板可以用自定义线来计算钢筋
2016-08-03 09:25:49
-
答：这种配筋方法，如果用剪力墙代替，钢筋要断开布置，是多曲的钢筋。下部如果用板或挑檐板代替，这根钢筋也应断开布置。设置剪力墙上下的锚固，要在私有属性中设置，否则影响其它剪力墙的正常锚固值。如果用自定义线定义，钢筋容易处理。但混凝土工程量，在GCL2013中要转换。
2016-08-03 09:16:15
