燕子
2017-04-03 12:36:52
|
广东省
钢筋算量GGJ2013
|
1708查看
2回答
梁钢筋标注解读

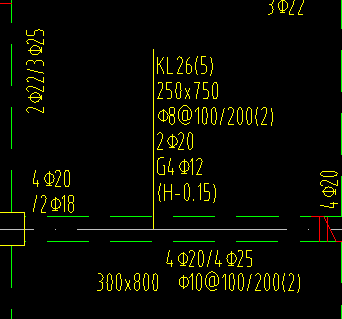

如图1，框梁25的集中标注是上部通长筋3B25，然后每一跨的原位标注在跨中标写3B25，那这3根B25的是上部通长筋加支座负筋，还是只是上部通长筋？有没有支座负筋，左右各几根？原位标注中的钢筋数量包括上部通长筋数量吗？还有图二这里的框梁26，左边原位标注的4B20/2B18，是指上部通长筋2B20，左支座负筋2B20/2B18这样吗？这里有点混乱，望老师们指点一下。
全部回答
(2)
首答仅用{{minutesHtml}}
-
如图1，框梁25的集中标注是上部通长筋3B25，然后每一跨的原位标注在跨中标写3B25，那这3根B25的是上部通长筋包括支座负筋，也就是中间及左右看到的都是3根，原位标注中的钢筋数量包括上部通长筋数量了。
还有图二这里的框梁26，左边原位标注的4B20/2B18，是指上部通长筋2B20，左支座负筋2B20/2B18，是这样的。
2017-04-03 13:01:59
-
如图1，框梁25的集中标注是上部通长筋3B25，然后每一跨的原位标注在跨中标写3B25，那这3根B25的是上部通长筋加支座负筋，还是只是上部通长筋？有没有支座负筋，左右各几根？原位标注中的钢筋数量包括上部通长筋数量吗？答：原位标注3根为贯通筋，前面2跨为三根贯通筋第三跨为四根贯通筋。没有支座负筋。框梁26，左边原位标注的4B20/2B18，是指上部通长筋2B20，左支座负筋2B20/2B18这样吗？这里有点混乱，望老师们指点一下。答：2根20贯通筋在右支座上筋再加2根20上第二排附加2根18.
2017-04-03 13:27:10
