剪力墙的钢筋问题

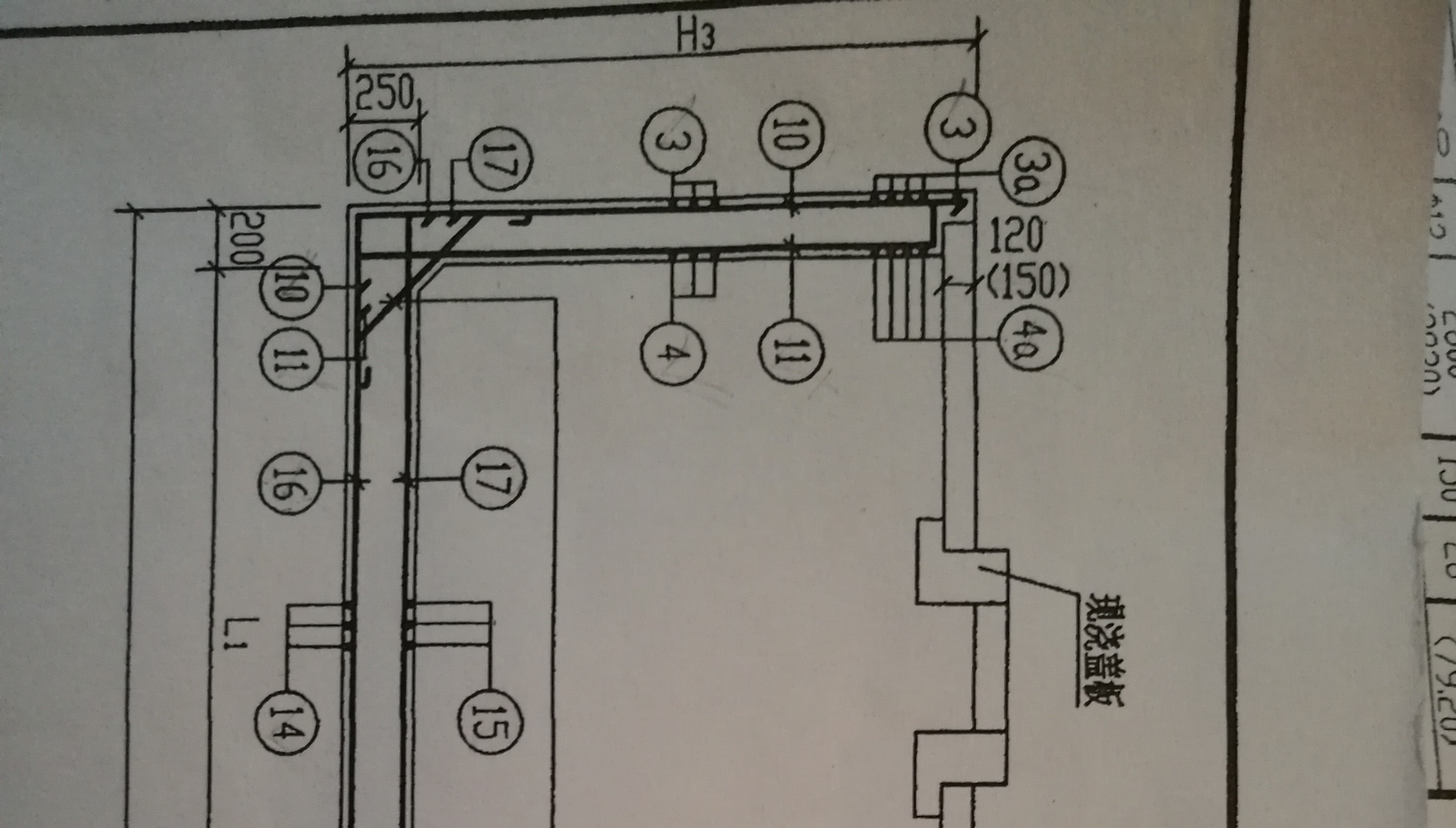

图一二是一个化粪池图集 图三是我设置的数据1.想请教下水平分布钢筋 垂直分布钢筋 纵筋构造是否设置正确
2.钢筋10和11在筏板基础中的弯折具体是节点设置中的哪个了？我找了很久都没有设置好 所以出现了图六中的情况 弯折长度依旧是10D 求解答
3.为什么图纸中钢筋3A只有4根 图4似乎有五根了 这是什么回事？

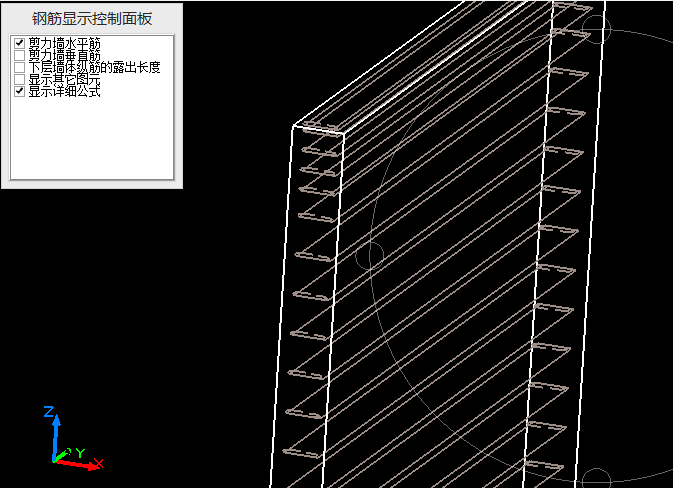

4.图六中的2和4的筋号是什么？ 没看懂？
图二的最后是长度 不是钢筋的重量 倒数第二是根数
全部回答
(2)
首答仅用{{minutesHtml}}
-
你好：见附图
2017-09-03 22:22:28
-
1.节点设置我按照你的图片布置好了 可是不知道为什么弯折长度还是没变？
2.以剪力墙靠外的一边的垂直筋 3a和3既然不能根据数数量来确定它们的数量 图纸上也没有它们各自的长度 那我怎么在定义中设置了？ 它们好像不是隔一布一吧
2017-09-03 22:40:36
