请教：两层的梁在同一位置，那么就只能画其中一层梁，那么另一层的板在不封闭的区域里怎样绘制？

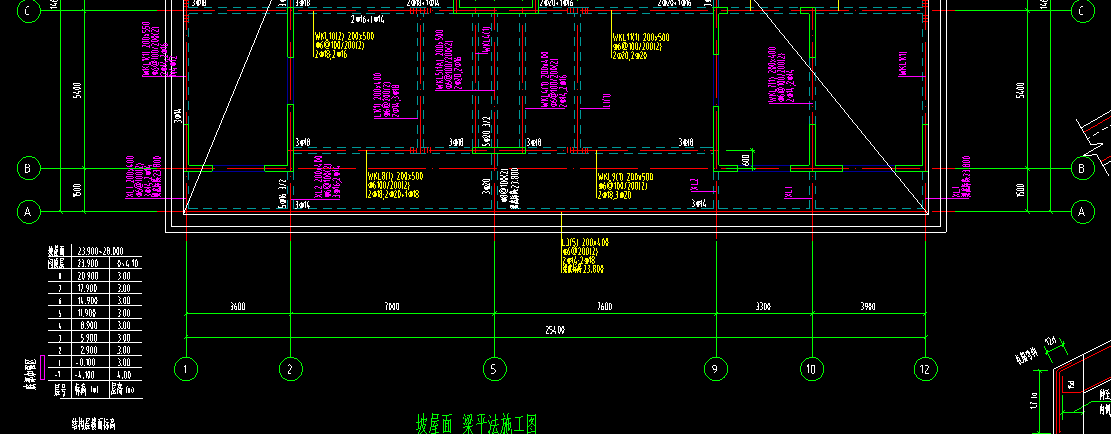

如图，八米层与闷顶层A轴是同一个梁。如果八米层画了这个粱，闷顶层就不能再布置粱，那么板就画不上；同样若画闷顶层，也会有同样情况。请教高手，这种情况闷顶层的板该怎么画？
补充问题：
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳这样可以用矩形或划线来绘制板，不要点画布置了
2017-10-30 21:04:56
-
可以设置好标高，然后选择“分层”布置。
2017-10-30 20:33:23
-
分层梁板都可以分层布置的（相同部位不同标高）
2017-10-30 20:35:10
-
同一位置的构件可以分层画
2017-10-30 21:09:52
