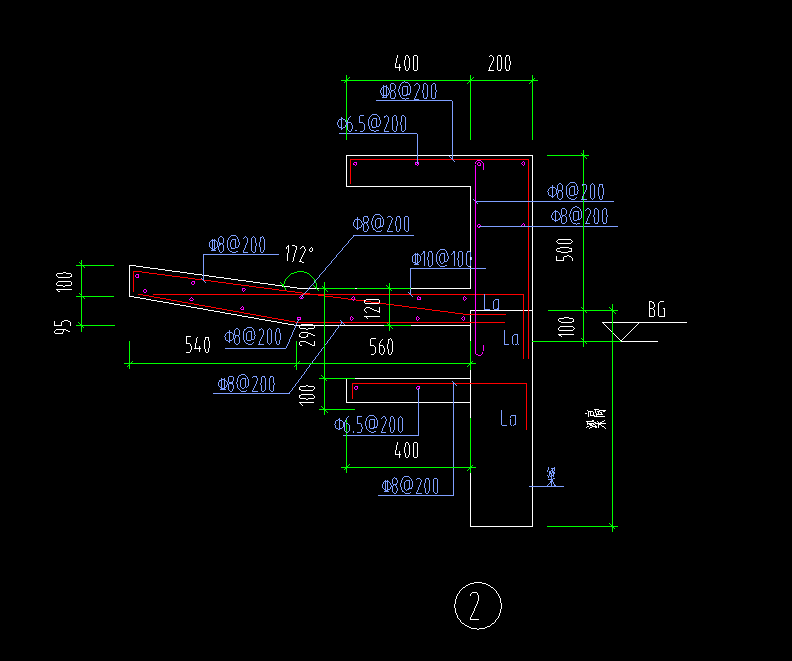

请问各位这样的大样怎么画？
这个大样左边的倾斜的挑板怎么画的？
全部回答
(3)
首答仅用{{minutesHtml}}
-
先绘制成一个板，再将悬挑端与平板打断，悬挑板更改标高，按照板钢筋绘制即可。如果你是计算钢筋量，建议采用单构件输入，计算结果最为最准确！
2017-11-05 16:44:23
-
板分两块布置，左边的用三点定义斜进行调整，布置钢筋就可以选择“多板”布置，钢筋量或许会多计算设计要求的量，但量是极少的。
2017-11-05 16:46:36
-

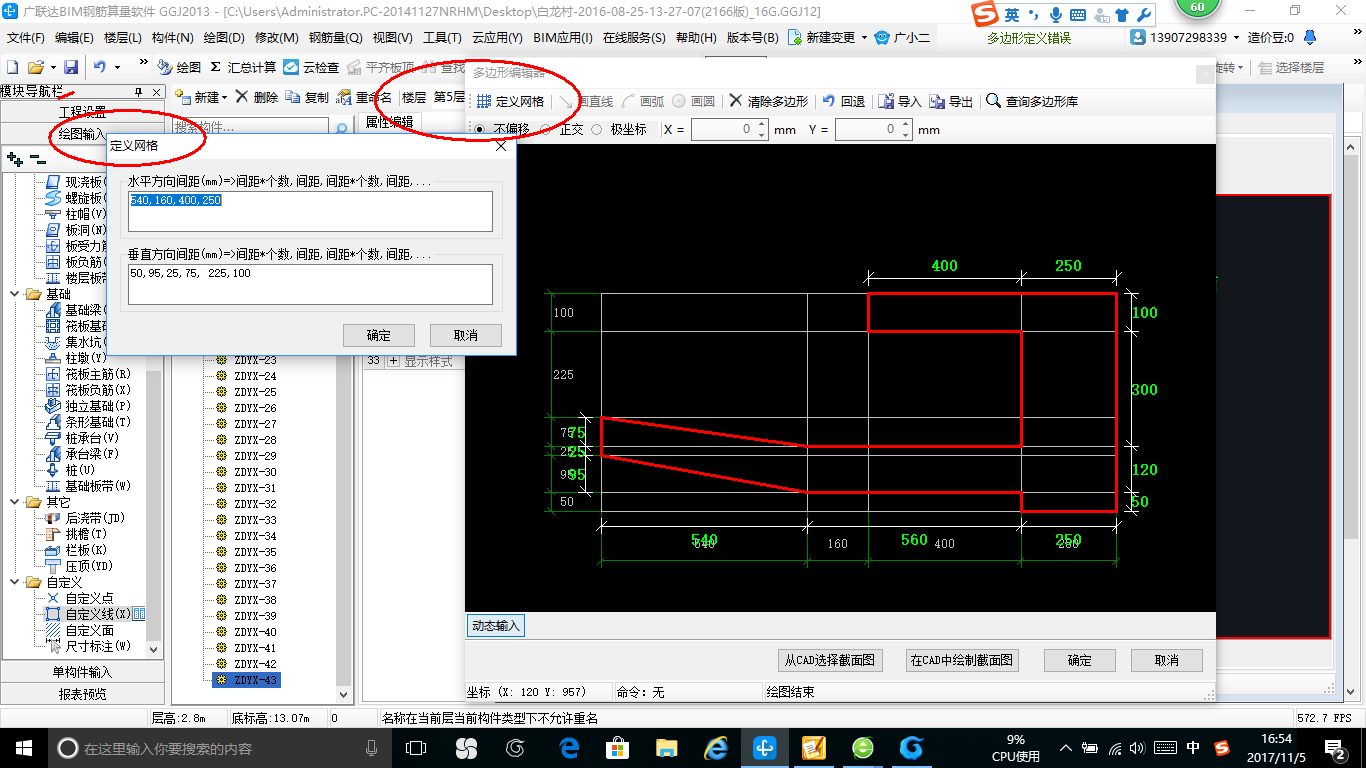

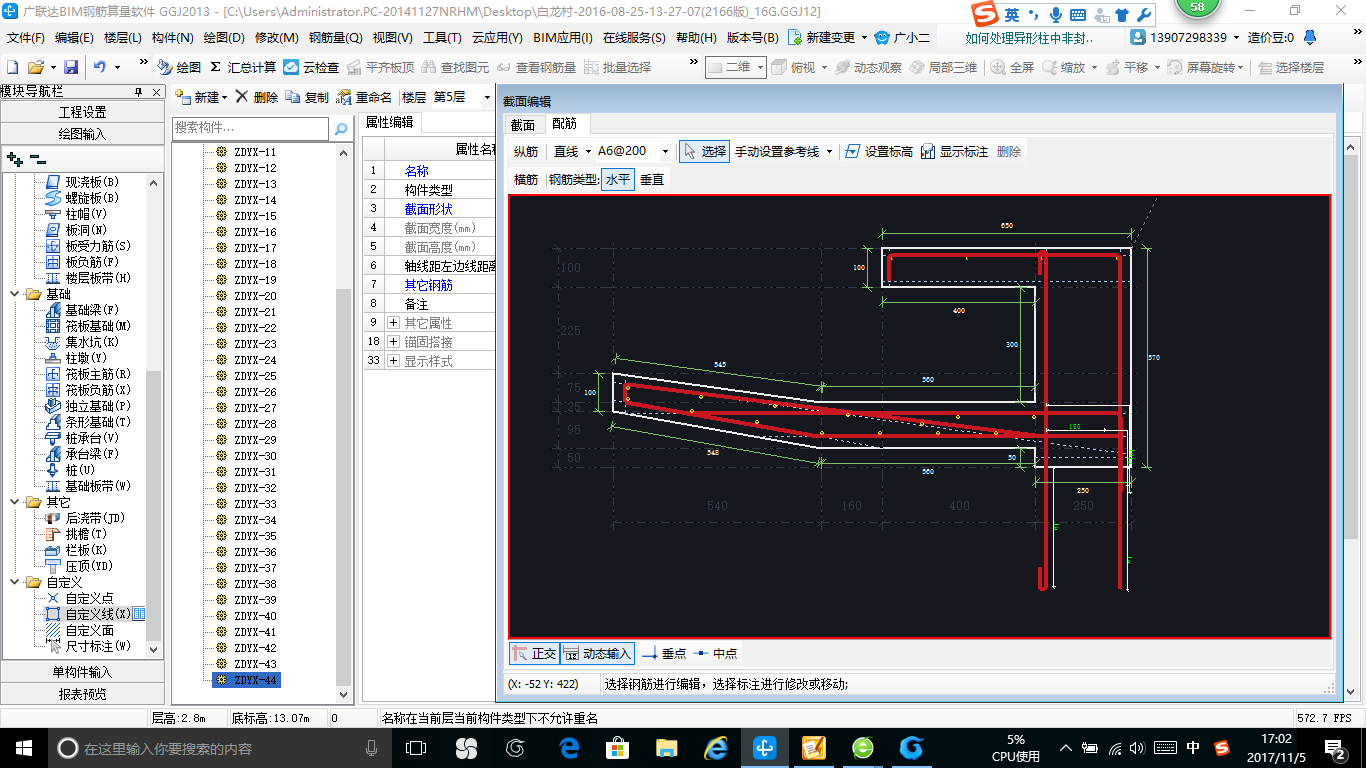

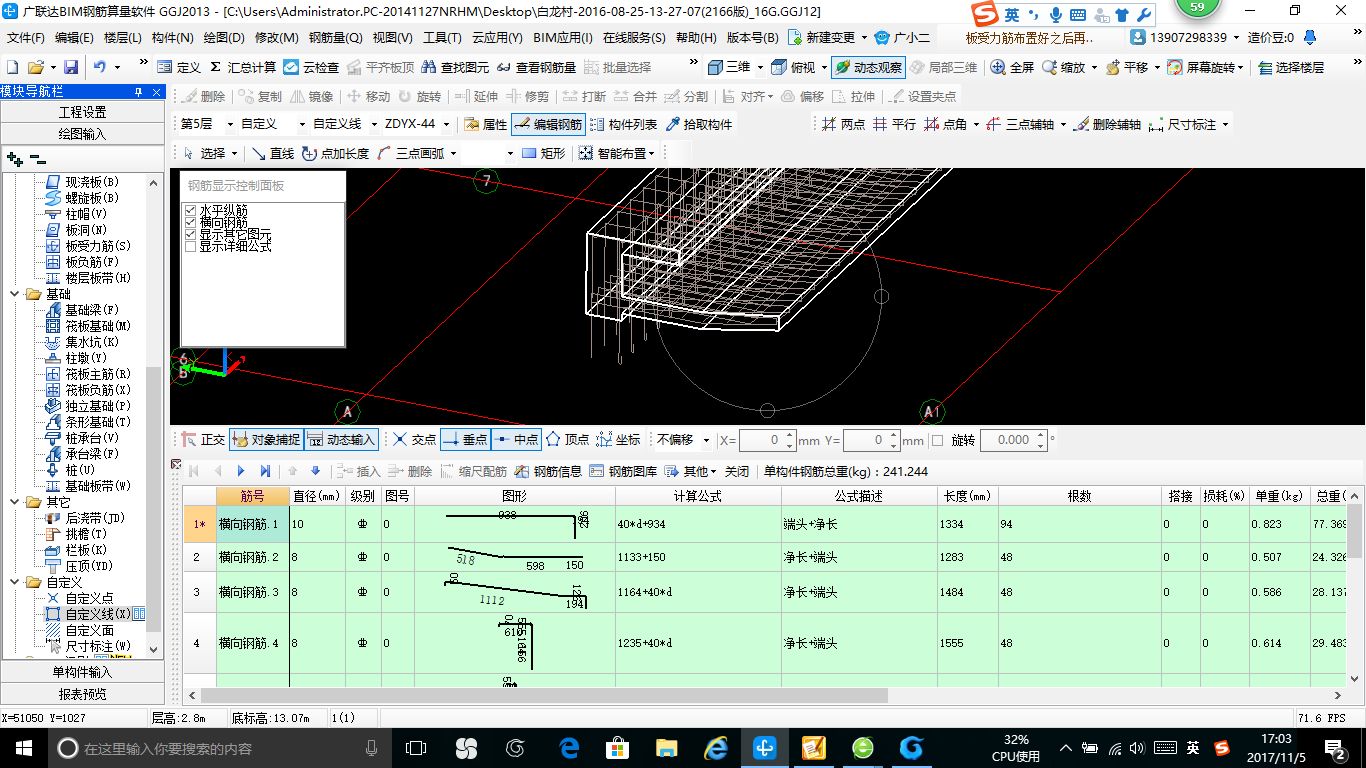

你好：用自定义线定义，钢筋直接绘制，导入土建算量软件可以构件转换。
2017-11-05 17:03:36
