始观随空
2018-05-22 11:13:51
|
河北省
安装
|
544查看
4回答
电气图纸的问题

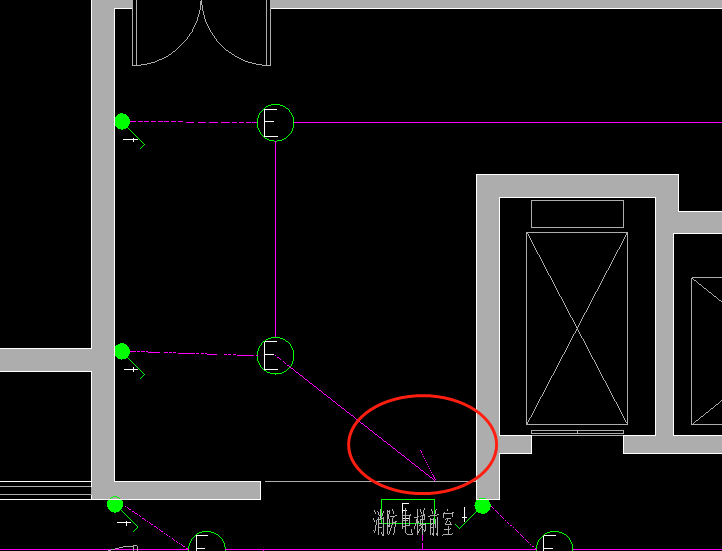

问大家一下，图上画红圈的电线这么折一下是什么意思？谢谢了~
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳答：表示，需要按所指方向，将管线连接（计算）到进配电箱为止。
2018-05-22 14:00:08
-
设计没有你链接到配电箱你根据配电箱系统图的回路标注自己按照合理的路径连接到配电箱即可
2018-05-22 11:15:47
-
这个是设计的一种简化方式，代表无限延伸，让你自己考虑次路由连接到配电箱里面。
2018-05-22 11:22:49
-
示意，需自行连接到配电箱。
2018-05-22 12:00:30
