钢筋算量筏板基础

使用背景

    当您遇到以下问题时，可以使用“设置筏板变截面”功能。

    1、筏板因厚度不同，导致变截面处钢筋需要特殊处理；

    2、筏板因标高不同，导致变截面处钢筋需要特殊处理。

操作步骤

    第一步：在菜单栏点击“绘图”->“设置筏板变截面”，在绘图区选择两个筏板图元，点击右键，结束选择；

    第二步：在弹出的界面中输入变截面的相关信息；

第三步：点击“确定”按钮，完成操作。

实际工程中，两块标高不同的筏板相接时，需要进行变截面的设置和相应位置钢筋的弯折计算。下面以实际工程中常见的变截面形式（如下图）为例来描述一下如何操作。

依照图中信息，先定义并绘制两块筏板相交，交线为图中所示的轴线。绘制完成后，通过三维显示可以看到，两块矩形筏板相交，需要设置筏板变截面

在“绘图”菜单中选择“设置筏板变截面”，或者在工具栏中选择相应的命令，弹出参数设置的界面

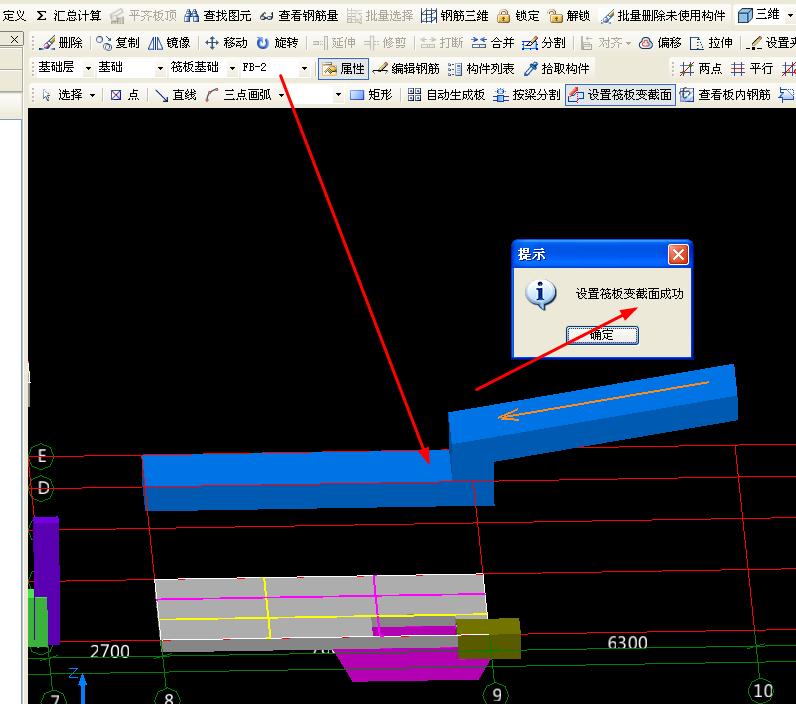

看图中显示，需要输入的参数有较高筏板伸过交线的距离，较低筏板伸过交线的距离，和筏板底面相对于水平线的角度。再来观察一下CAD图纸，较高筏板和较低筏板伸过交线的距离均为150，坡面角度为45度。在软件的参数图中输入相应的数值，点击确定，筏板变截面设置成功。切换到三维视图，观察一下设置的效果，可以看到与设计图中设计的形式完全一致。

对筏板变截面进行设置，目的是准确计算变截面处的钢筋弯折和锚固。为了准确计算筏板的钢筋，筏板主筋的节点设置中新增了两项设置——筏板顶部高差节点和筏板底部高差节点，如下图所示

两个节点设置中分别提供了图集中的做法和工程中常用的做法，供选择使用。本实例中的变截面是顶部高差和底部高差结合的形式，针对这两项设置分别选择相应的节点。设计图中采用的是图集中的做法，两个节点设置分别选择节点1。进行汇总计算，查看编辑钢筋。

可以看到筏板的主筋已经按照设计的变截面形式和选择的节点进行了计算，计算结果更准确。

采用设置筏板变截面功能，并选择相应的节点进行计算，使筏板的主筋计算更加准确，更加符合工程实际的需要。
