关于筏板变截面问题

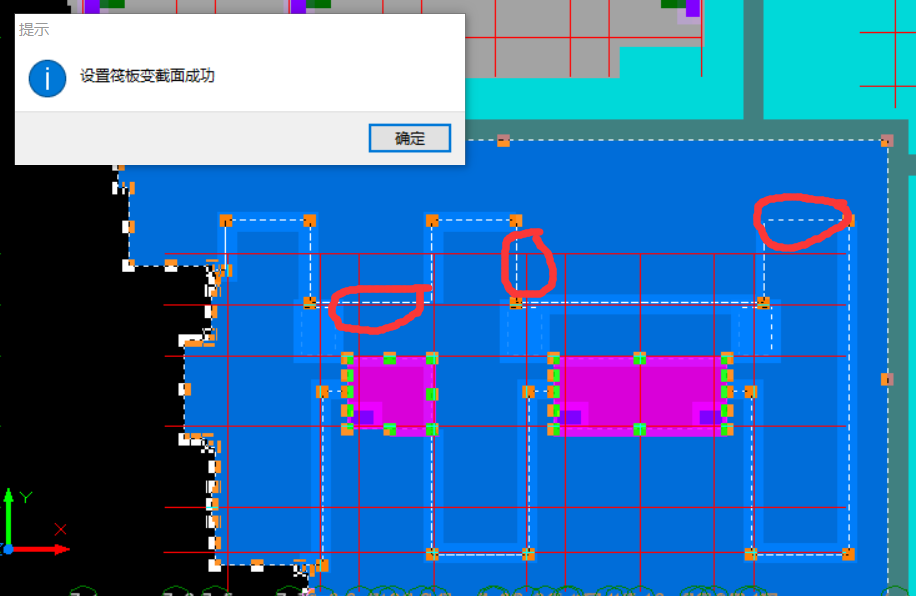

老师您好，像您请教一个问题，设置筏板变截面的时候软件提示设置成功，但是图纸上并没有显示相应的图形，是什么问题？
全部回答
(3)
首答仅用{{minutesHtml}}
-
原因一:两个筏板基础的标高和厚度是一样的；
方法：将标高和厚度设置好之后，重新设置筏板变截面；
原因二：两个筏板之间存在缝隙；
方法：删除其中的一个筏板，用直线+交点绘制，或者交接位置有缝隙需要使用偏移命令拉伸筏板 再设置变截面；
原因三：筏板是回字形的（大筏板中间套的小筏板）或筏板形状异形，比较复杂；
方法：把筏板分割一下为规则的形状，然后在设置。
2018-07-07 21:18:38
-
你应该截个图片才方便解释，也就是说已经设置成功是没有问题的了。
2018-07-07 21:48:15
-
老师，您在看下图上为什么有些地方没设置上？
2018-07-08 08:50:32
