这个特别的连梁表怎么识别
这个连梁表怎么识别。
全部回答
(4)
首答仅用{{minutesHtml}}
-

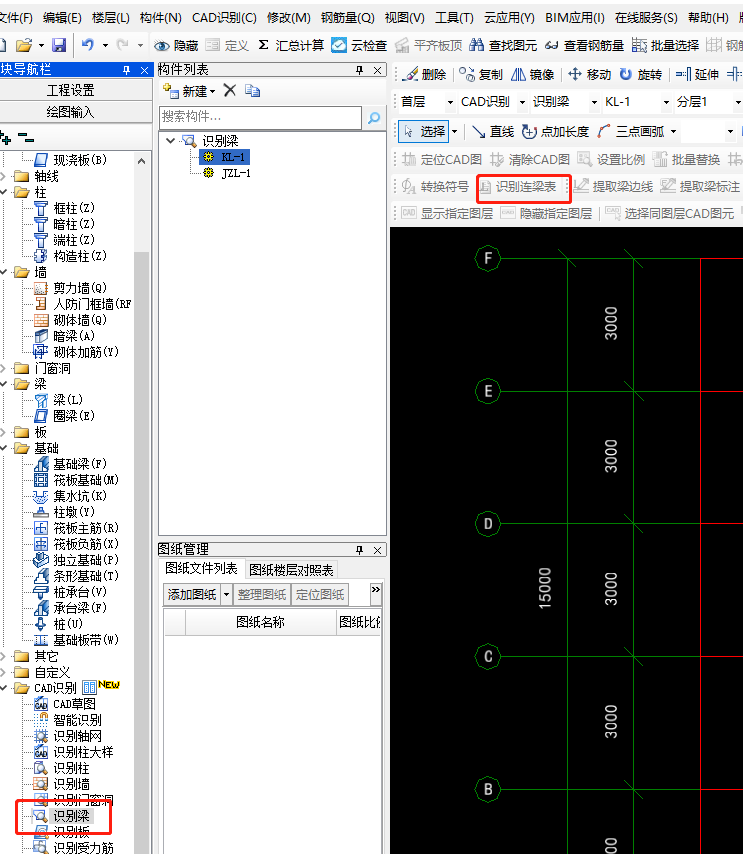

如图，我没添加CAD图所以是灰色的
2018-11-06 10:32:13
-
识别连梁表----框选---右键---侧面纵筋自己输入---确定即可
2018-11-06 10:33:30
-
第一步：在图纸管理中添加CAD图，CAD图中需包括可以用于识别的连梁表（如果已经导入了CAD图则此步可省略）；第二步：在构件列表选择连梁，点击菜单“建模”页签，“识别连梁”分栏，点击识别连梁表；第三步：拉框选择连梁表中的数据，如下图所示黄色线框为框选的连梁表范围，右键确认；第四步：弹出“识别连梁表--选择对应列”窗口，使用“删除行”和“删除列”功能删除无用的行和列；第五步：在第一行的表头中点击鼠标，从下拉框内选择列对应关系；第六步：点击“识别”按钮即可将“选择对应列”窗口中的连梁信息识别到软件中并给出提示：
2018-11-06 10:35:01
-
这几个连梁可手动输入
2018-11-06 11:14:55
