板的问题

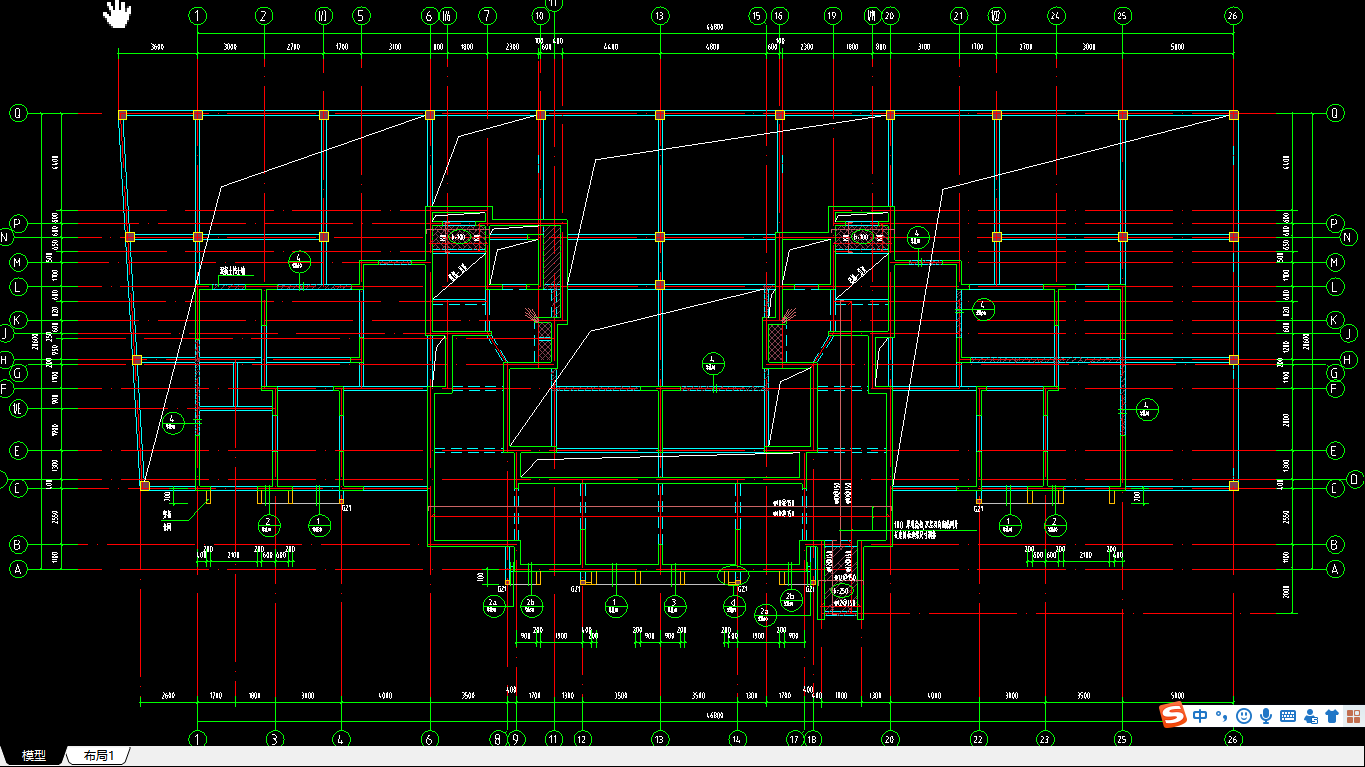

这个图哪里是板，我是新手，可以说一下辨别方法吗板的边上是按中心线长度吗
补充问题：这是一层楼板配筋平面图
补充问题：手算，可以说一下边长是按哪个长度吗
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳板基本是以梁围成的面积，不会有轮廓线（悬挑板例外），如果图中没有其他表示就是，除开了白色的板洞线，剩下的就是板了见下图。板是否按中心线不重要，板与梁的砼体积合并出有梁板，钢筋则是以梁为支座，平法有详细规定。手算按整个范围的板厚度，加上板下边的梁的体积合并出工程量，不能分开的，所以定额名字叫有梁板
2018-12-18 15:45:13
-
图太小了，上图好像不是结构平面，那些是板建议查看相应的结构平面图
2018-12-18 15:14:51
-
以结构外围的中心线确定板线，通过板的属性，选择对应的板厚，分别识别。不过画板很快，建议定义板属性后，对照结构图，一块一块的点上去，更准确。
2018-12-18 15:19:57
