Wood 2018-12-26 17:16:17 | 广东省 钢筋算量GGJ2013 | 1524查看 1回答

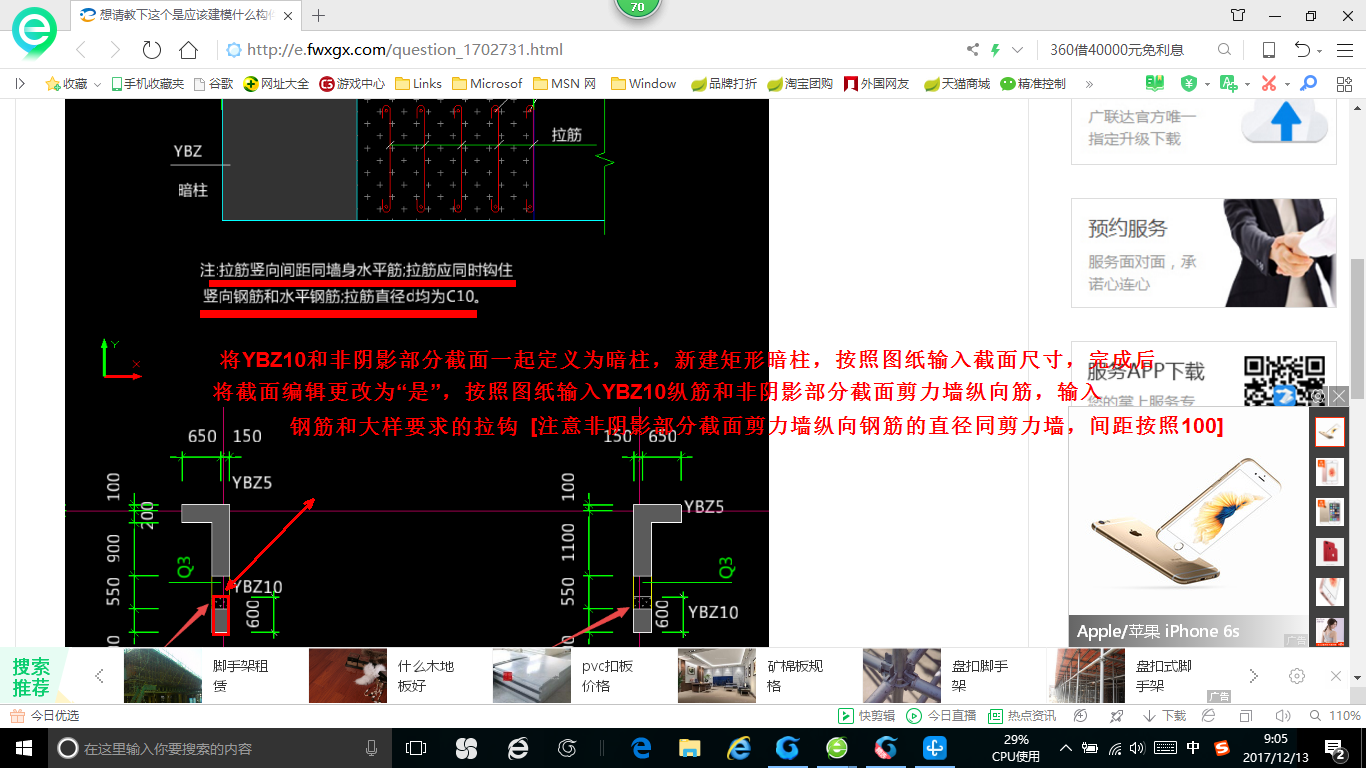

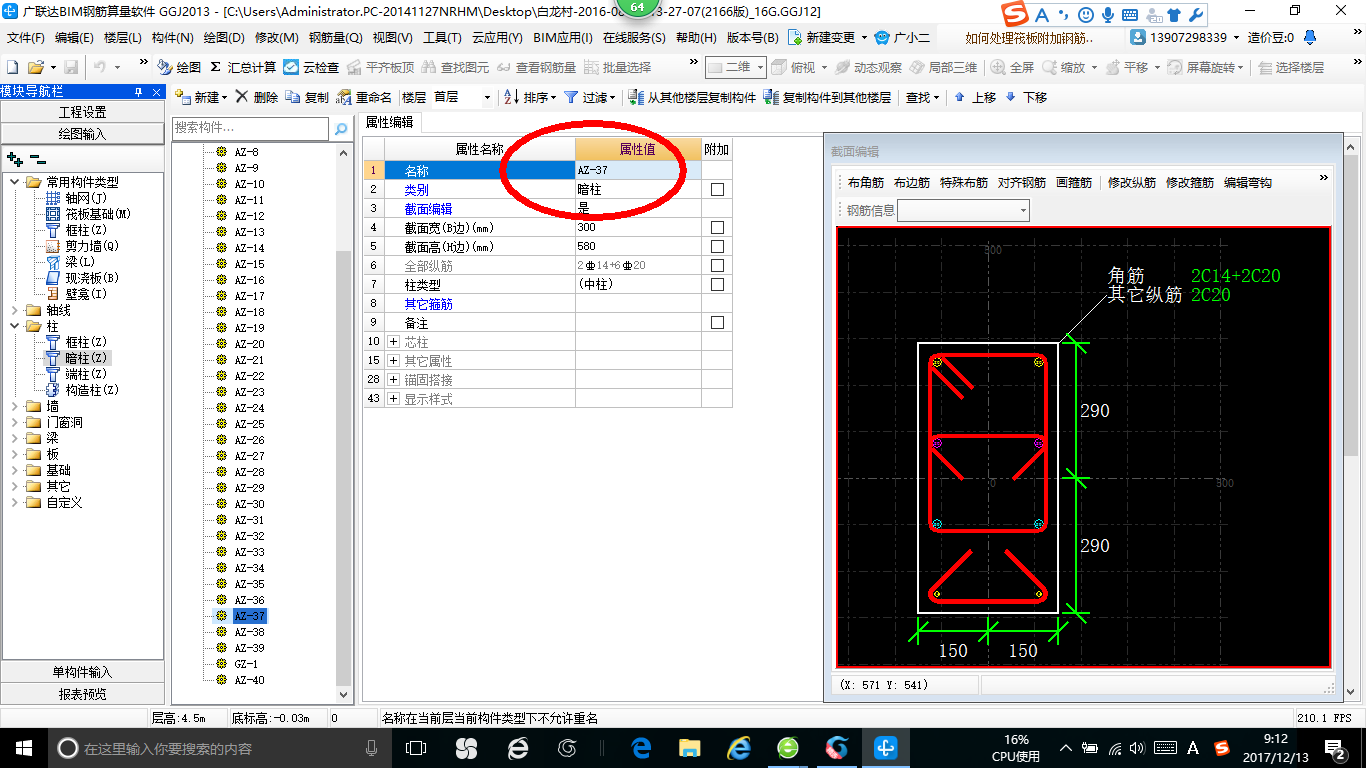

请问一下，我这个图纸的约束边缘构件阴影区和非阴影区节点图，怎么去理解呢？看节点图，阴影区长度刚好是暗柱的长度，为什么这个节点图还有搞个阴影区的配筋表呢，这样不是冲突了吗？还有看我这个节点图非阴影区是不是不用处理的？求大神帮忙讲解下我这个图纸的节点是怎么理解的。另一个问题就是抗震等级为一二三级的框架和斜撑构件(含梯段），其纵向受力钢筋应采用带”E“的钢筋，包括哪些构件的钢筋呢？我的理解是：柱的纵向钢筋，梁的纵向受力钢筋(含侧面），板的通长底面筋，楼梯段的通长底面筋这几个是抗震钢筋，像基础的钢筋，柱的箍筋，梁的支座钢筋和箍筋，板的附加钢筋这些都不需要抗震钢筋的，这样是不是正确的。
