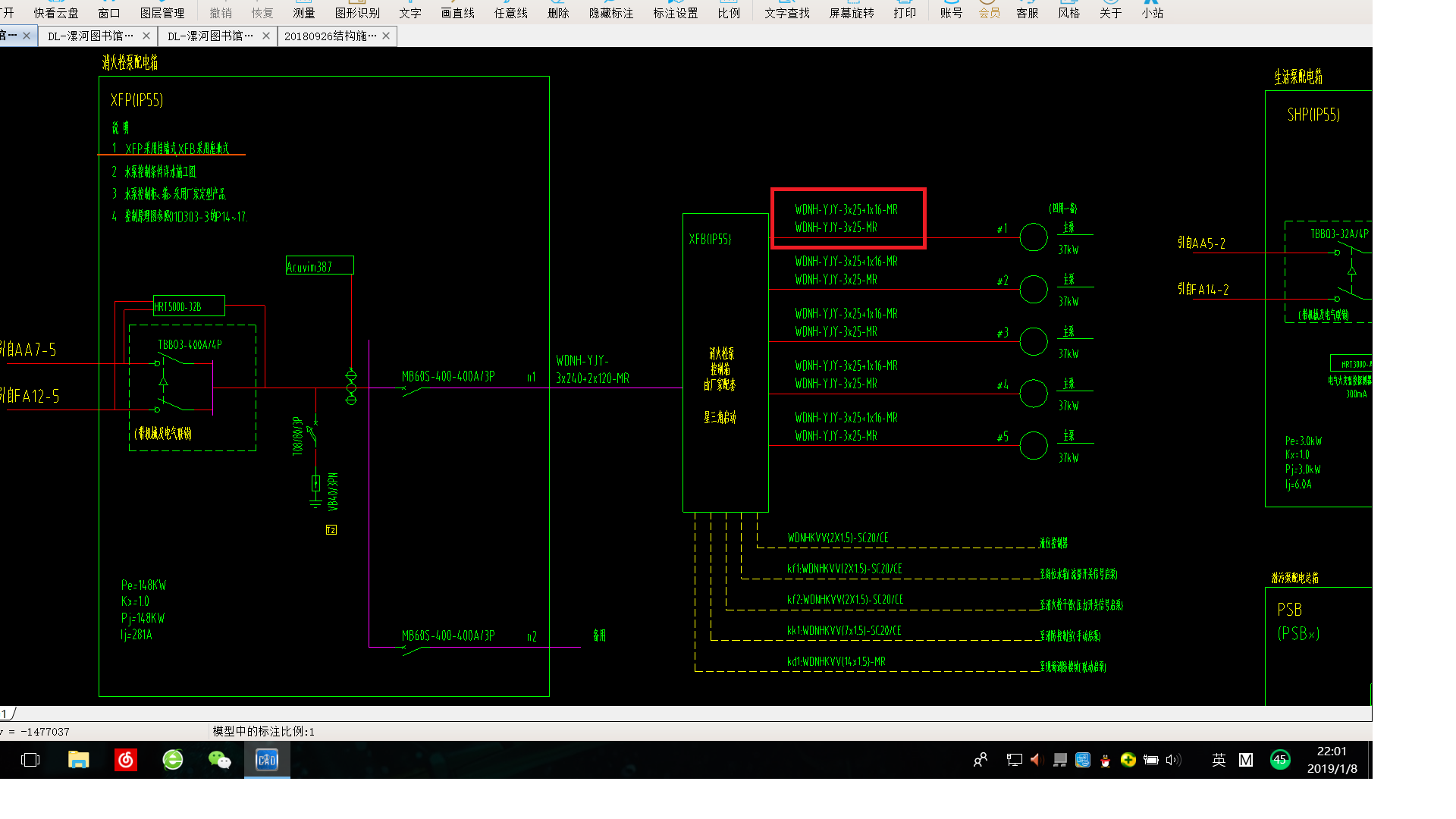

1.我框住的标注是什么意思为什么有两个线形是一用一备吗？ 2.电缆的计算量规则，电缆进入配电箱的预留

我算的电线进配电箱的预留算法是否正确？求教

图纸：“BY-5*4 cc” 的电线（是否按电缆算预留？）从照明配电箱（壁挂半周长1.5）走到家用空调柜机的空调配电箱中（半周长0.5），再从这个空调配电箱跑到另一个一模一样的空调配电箱中。共计：两个空调配电箱，一个照明配电箱。安装高度一样。 我的算法：（平面图量取长度）+（顶高-配电箱安装高度）*3+（电缆在照明配电箱所预留的半周长1.5米）+（电缆进及出空调配电箱所预留的半周长0.5米）*3+（电缆头所预留的1.5米）*4 最后结果再乘以5，就是BY-4MM2的量 也就是说我只算了配电箱的半周长以及电缆头 这两个预留项。 问：1、如括号里问的，预留按电缆的预留是否可行？ 2、按四个电缆头计算是否正确：照明箱-空调箱一根线两个头，空调箱-空调箱一根线两个头 3、这个算法是否有其他错误？或需要注意的？ 求各位前辈的解疑

配电箱里的各种插座管线的预留需要计算吗

1.在照明系统中，各种管线的预留需要计算吗。2.在顶层的配电箱由一层引上，三层有桥架，线缆到配电箱是利用桥架还是按系统图沿顶沿墙敷设，领引入配电箱的电缆可以共管吗。电缆5*16的，SC40

关于消防电话线的问题

1、如下图1中蓝色线为消防系统中的电话线，采用NH-RVVP-2*1.5。请问图中标注斜杠2是什么意思，是表示这个竖向的线有2组一用一备吗？2、如下图2中所示电源线和信号线在接入配电箱之前接入的那个CIM是什么东西？图例以及图纸中都未说明。

关于双电源配电箱计算的问题

如图1和2，是一个配电箱的截图 1、双电源配电箱的两个进线电缆要分别计算么，从不同的进线电源计算、？ 2、图1中分别标注的1和2分别是什么，貌似2是双电源开关，那1是什么？ 3、图2是配电箱的分支回路，走廊应急照明回路，貌似是一个回路引了2根线，我想问下是BV3*2.5是火线、零线和接地线，BV1*2.5是应急线吧，从这个系统图上这两根线是穿的一根管子么，计算长度是否相同

电缆问题？

请教几个关于电缆的问题？计算电缆的时候，还需要计算电缆的长度1.5m，套定额的时候又的套电缆头的安装，单位是个。这个电缆头到底是什么东西？又要算长度又要算个数？能看下实物图吗？一般没有说的话，落地配电柜（有槽钢基础的）就是盘下进线？是不是说如果落地配电柜上方有竖直桥架，电缆就是从配电箱底部开始计算？非落地的配电箱是电缆是从顶部开始计算？如果1层配电箱需要去到2层的配电箱，是不是说从1层配电箱顶部开始计算出线到2层配电箱底部结束？
