钢结构柱间支撑的问题
老师们，我截了个图，你们看下，钢结构中柱间支撑，没有给详图，只给了一句话，这个是什么意思，是不是长度就是水平距离呀？
2019-03-16 16:15:29 补充
全部回答
(2)
首答仅用{{minutesHtml}}
-

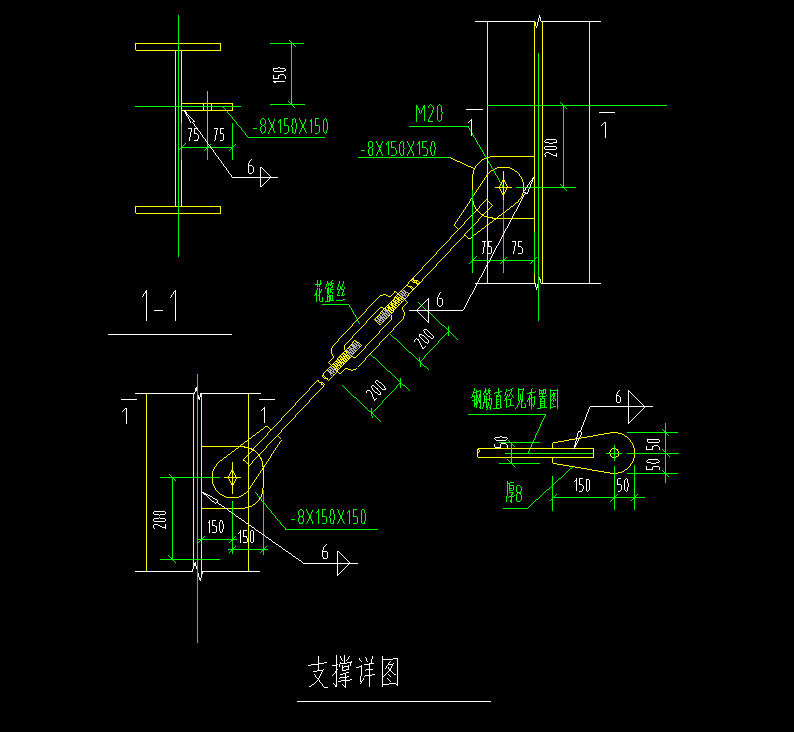

第二张图就是柱间支撑的详图大样，只是它是一个统用大样，没有具体的支撑长度尺寸。
第一张图上侧红框内是支撑的平面尺寸，下侧红框内是支撑的紧固件规格，也就是第二张图里面的紧固件螺栓规格。
支撑的长度可以根据平面尺寸，结合立面中立面尺寸（也可以查看一下立柱上焊接固定斜撑铁件位置尺寸），套用三角形勾股定理求出支撑的斜长。
2019-03-17 22:13:25
