这个基础梁怎么画
2019-07-04 19:32:59 补充

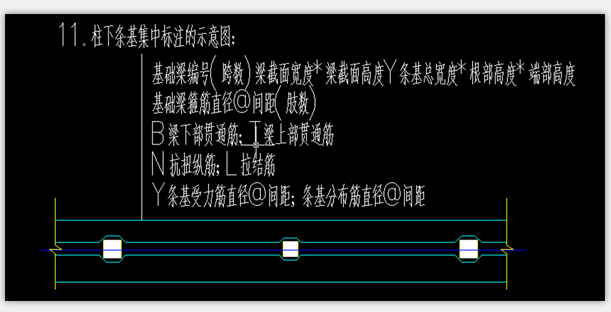

上面画圈的地方的梁怎么画
2019-07-04 19:37:16 补充
2019-07-04 19:48:35 补充
2019-07-04 19:48:54 补充

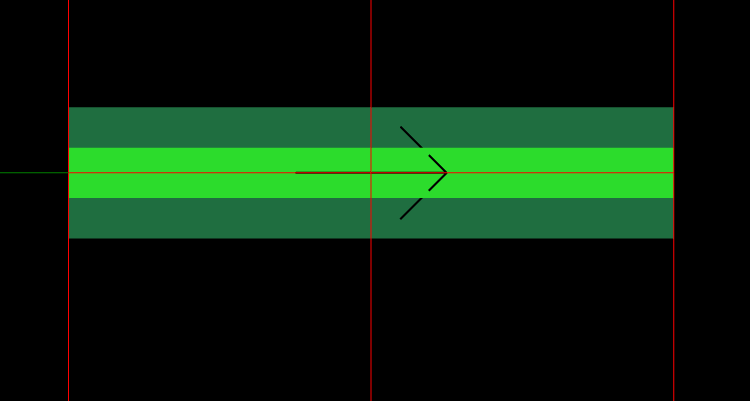

是这样吗
2019-07-04 19:52:53 补充
总高应该是400呀，斜面高200，还是H1 400 H200 总高600
2019-07-04 20:20:35 补充
是不是这样
是不是这样
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
2013软件是不能直接处理的
2018软件设置基础梁加腋就可以
这个是有梁式条形基础，用基础梁和条形基础组合绘制
是如你图中画的这样的，不过你的尺寸定义有误的条形基础的总高度为400+200=600，要高于基础梁的550
按图纸给出的尺寸是这样的
是H1 400 H200 总高600
首次提交 2019-07-04 19:31:16 最近修改2019-07-04 19:55:16 (修改过5次)
-
画圈中的加腋部分，可以用异形自定义点或异形承台或独基来画，其他的按正常的基础梁条基来并画图。
不是的，你画的是垂直方向的了，应是水平方向加腋的。就是在柱两侧加宽。
你说的400和200是条基部分的垂直高度和斜坡高度，下边的垂直段高为400，斜坡段的垂直高200
首次提交 2019-07-04 19:48:32 最近修改2019-07-04 19:57:05 (修改过2次)
