老师，您看这个，我现在绘制完短柱上面的框架柱，图纸中表示，框架柱有钢筋也是伸

老师，您看这个，我现在绘制完短柱上面的框架柱，图纸中表示，框架柱有钢筋也是伸到

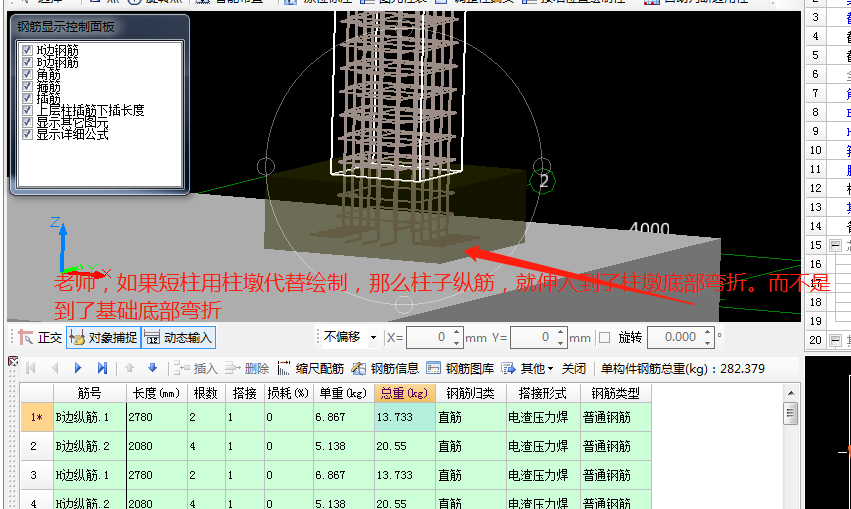

我现在绘制完短柱上面的框架柱，图纸中表示，框架柱有钢筋也是伸到基础底部并弯折150的。老师，但是我现在绘制计算完，发现这个短柱上面的框架柱，还是只计算锚入到短柱内的锚固长度，而不计算到基础底部呢。2019-11-01 16:22:30 补充老师，这与短柱上面的框架柱在首层或者基础层绘制有关系么？是因为框架柱在基础层绘制就会锚入，或者在首层绘制就不会锚入么2019-11-01 16:23:32 补充2019-11-01 16:33:34 补充我的框架柱的底标高是定义到了这个短柱上。老师，正常柱子的是定义到基础底呢还是基础顶呢2019-11-01 16:42:06 补充我现在如果按照把短柱按照柱墩定义，那么柱子的插筋就插到了柱墩底，而没插到基础底2019-11-01 16:44:40 补充

老师，请问？

1、老师，基础上面的柱子一般绘制在基础层还是首层呢2、老师，是不是，我把短柱上面的框架柱底标高改为基础底标高，那么钢筋就会像这个图纸一样，自己伸到底部弯折了

老师，还有点疑问不解，谢谢老师

1、老师，那短柱上面的那个框架柱呢，怎么能够让它的钢筋也伸到基础底部弯折2、老师，像我们通常在布置基础上边的柱子的时候，都是默认柱子的底标高是基础底标高的对吧。2019-11-02 12:22:35 补充老师，您看，如果短柱用柱墩定义标高是到基础底标高，然后短柱上面的框架柱也到基础底的话，会不会钢筋量算多了呢

框支剪力墙结构，软件建模时，有些地方分不清是画剪力墙还是砌块墙，请老师指点

梁配筋图：模板图：平面图：墙柱配筋图：“墙柱配筋图”中，我知道黄色的线是墙，蓝色的是梁，在绘制墙体的时候，问题1：根据“梁配筋图”，1轴和2轴之间:有连梁LL1a，梁下有门WM1832，洞口尺寸正好是1.8米，连梁400高，门高3.2米，门+梁总共高3.6米，而层高是3.9米。此处是要画砌块墙还是剪力墙呢？如果是画剪力墙，还需要过梁吗？问题2：2-3-6轴之间是框架梁，根据平面图，3轴处有一段剪力墙，2轴和6轴处也有一段短支剪力墙，那么框梁下的门窗处是画砌块墙还是剪力墙通常布置呢？问题3：我不知道如何来分辨门窗洞口处，哪些是剪力墙，哪些是砌块墙。2020-01-30 11:41:10 补充补充：问题描述完之后，我的理解是，根据图纸说明，外墙基本都是剪力墙，部分为砌块墙。所以门窗处两边是是实心墙的，就按剪力墙通常布置，是空心的就按砌块墙布置。先绘制完墙，然后在来绘制连梁或者框架梁。这样理解对不对？另外，框架梁可以布置在剪力墙上面吗？比如2-6轴之间的框架梁

筏板施工

1，这个筏板是属于16G-3里面的平板式筏形基础吗？图纸上标注和图集上说法不太一样2，筏板上的这些附加筋是图集上面的柱下板带和跨中板带吗？3，总说明里有框架柱、框支柱的基础插筋做法，那其他的种类柱子和墙是不是也按照这种做法呢？4，按照图集里要求计算的话，插筋锚固弯头要比总说明里长一点，现场施工都按照说明里施工有问题吗？5，筏板高度600，封边侧面钢筋间距200，是不是应该设置两道侧面横向钢筋呢？（600-上下保护层厚度  /200是这样计算吗）
