下图怎么判断该回路的导线规格？
全部回答
(3)
首答仅用{{minutesHtml}}
-
找断路器型号（S20/3/M）32A的电线为 5*6 ；16A的电线为 5*2.5
2020-02-25 07:31:00
-
该回路的导线规格。
2020-02-25 07:32:33
-
下图怎么判断该回路的导线规格？

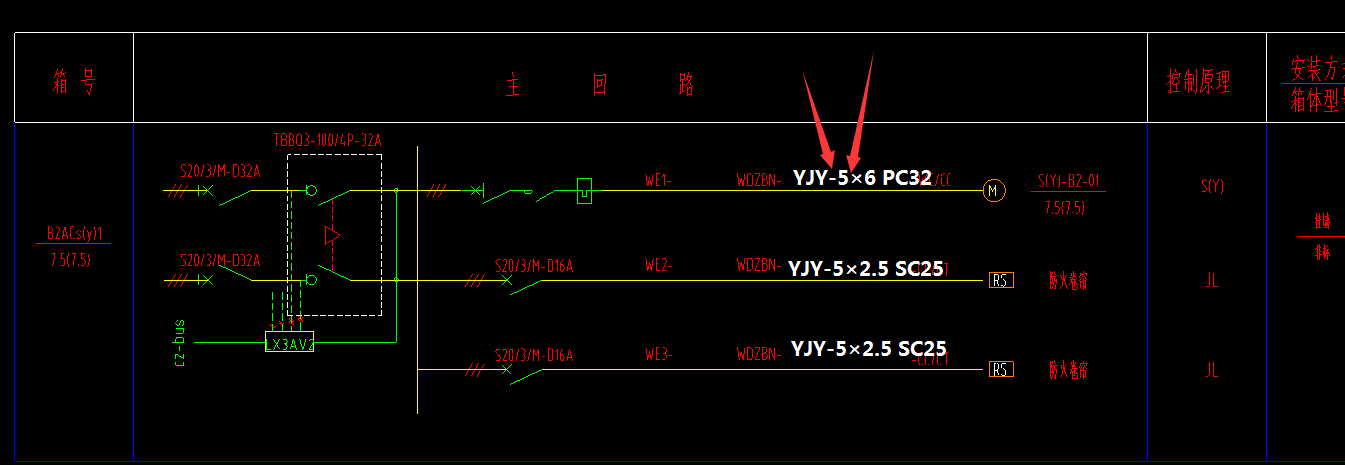

答：根据图纸设计找对应的回路断路器的型号和电流
下面的两个防火卷帘对应的断路器为S20/3/M-D系列，然后看电流16A，防火卷帘属于消防类的，所以对应的选择为YJY-5*2.5 SC25
第一个没有标注断路器的型号，无法判断
首次提交 2020-02-25 09:36:50 最近修改2020-02-25 09:58:23 (修改过1次)
