an只～zai 乎妳
2020-02-29 10:08:49
|
四川省
土建土建计量GTJ
|
431查看
5回答

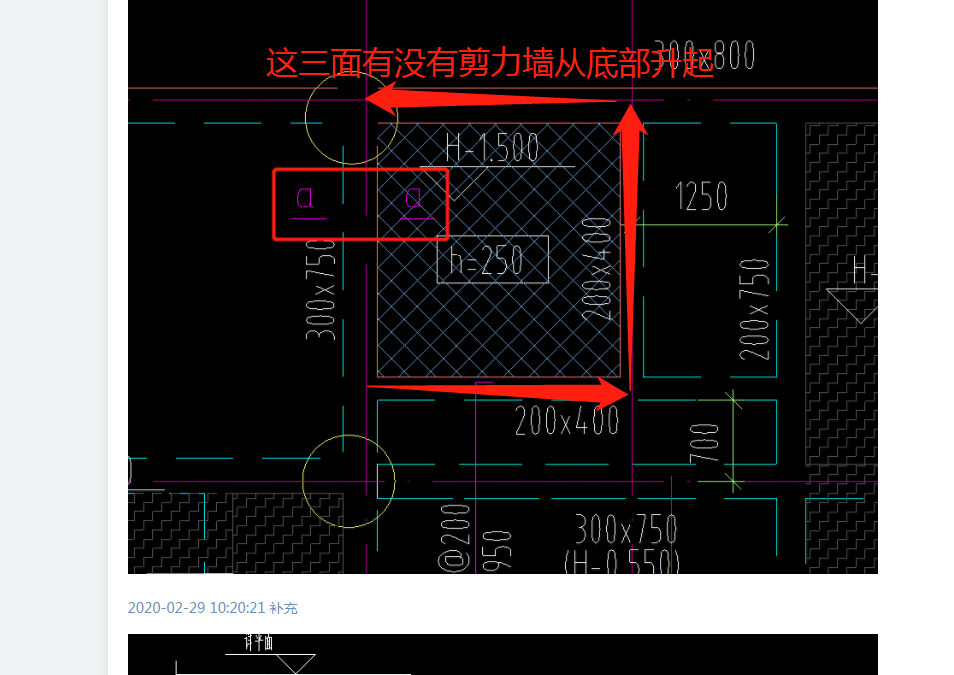

老师请帮我看下图中的A-A是只有他标的位置有 还是整个降板周围都有
2020-02-29 10:20:21 补充
2020-02-29 10:25:22 补充
如果一边有就这样了
2020-02-29 10:28:39 补充
老师 还有就是这个是桩承台基础，但没有承台那我这层梁是不是要转换成基础连系梁，那板我要转换吗
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
首次提交 2020-02-29 10:10:24 最近修改2020-02-29 10:28:07 (修改过1次)
-
你好：只是标注的位置的。【对应标高看一下】
2020-02-29 10:11:44
-
绘图原则，相同节点仅标注一处，从截图中看，这块三面有升降板，这三个边采用a-a剖面。
从补充截图看，确定是三边均采用a-a剖面。
老师 还有就是这个是桩承台基础，但没有承台那我这层梁是不是要转换成基础连系梁，那板我要转换吗：这不是基础，应该是在框架梁及板的位置，下沉一个坑，作为电梯基坑。不需要转换成基础联系梁。板还是板，不需要转换。
首次提交 2020-02-29 10:14:32 最近修改2020-02-29 10:31:13 (修改过2次)
-
阴影部位降板1.5米,a-a是剖面符号,看一下a-a剖面图就清楚了,四周梁都有下挂,下挂板四周都有支座
首次提交 2020-02-29 10:23:14 最近修改2020-02-29 11:17:26 (修改过1次)
-
应该是电梯基坑周围都有，因为节点是电梯基坑底板连接大样，
2020-02-29 10:50:55
