安装强电线路走向问题
各位老师大神，

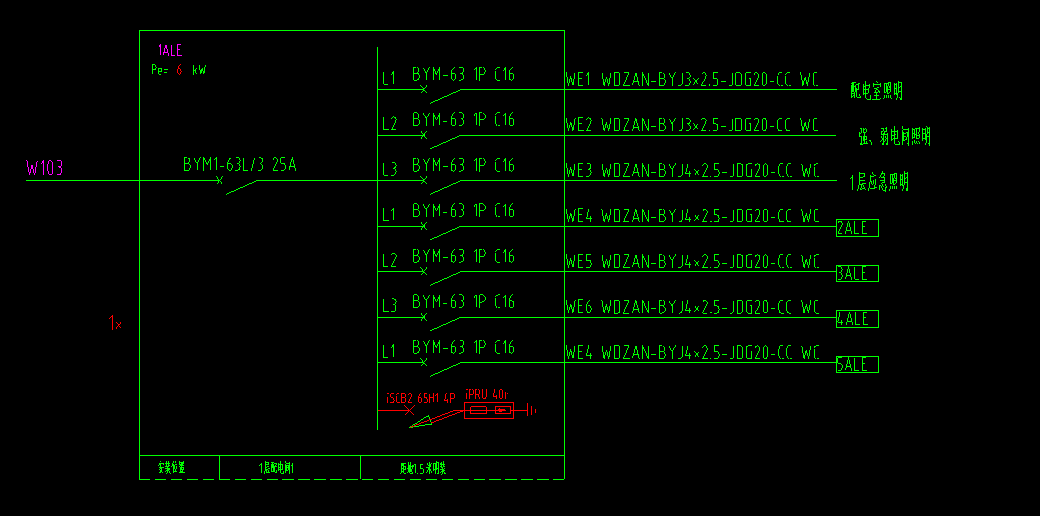

如图所示。图1.2为ALZ-1ALE的线路图，但在图纸上强电间ALZ是怎样走向1ALE的呢，是走管还是沿着桥架走。此外1ALE-2ALE、1ALE-2ALE等又是怎么走的呢，1ALE的WE2右边的开关的立管是干嘛用的，代表的1AL的WE2控制整个楼的弱电照明还是从WE2连接到2ALE/3ALE呢。。。。
各位老师大神，
如图所示。图1.2为ALZ-1ALE的线路图，但在图纸上强电间ALZ是怎样走向1ALE的呢，是走管还是沿着桥架走。此外1ALE-2ALE、1ALE-2ALE等又是怎么走的呢，1ALE的WE2右边的开关的立管是干嘛用的，代表的1AL的WE2控制整个楼的弱电照明还是从WE2连接到2ALE/3ALE呢。。。。
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
ALZ走向1ALE，是走管JDG25的，1ALE-2ALE等是走管JDG20的，1ALE的WE2右边的开关的立管应该是连接上层的电井照明用的
2020-03-02 16:50:34
