这种异形墙如何画呀？急？急？
这是水闸的平面图，红色箭头指的地方就是两道异形墙的俯视图，大家给看看如何画这两道墙？
2020-04-25 19:37:09 补充
我用软件的自定义点写了一下，就这样的，但钢筋不能布上，手算的话有算费劲？
2020-04-25 19:53:41 补充

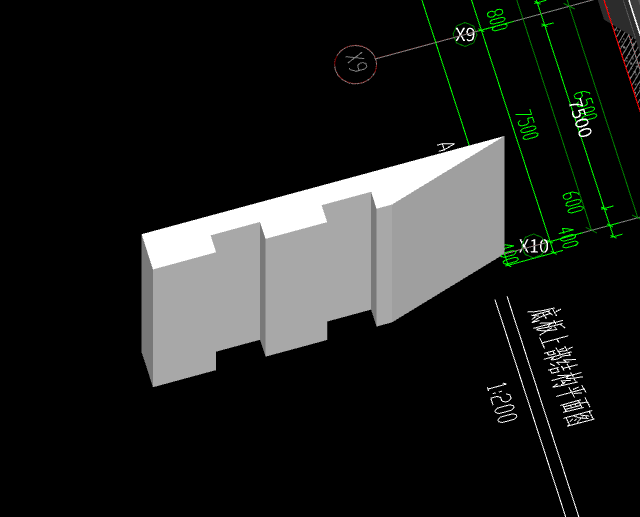

画到软件三维是这样的，
2020-04-25 19:55:12 补充
这个是全画上的样子
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
把矩形部分用不同厚度的墙来定义并画图,在其中正常布置钢筋,把斜三角部分墙用自定义异形点来处理,只需要手算斜三角部分的钢筋,其他部分用墙来处理钢筋.
2020-04-25 20:31:31
-
你好：用异形剪力墙定义。用自定义线定义，直线绘制。
首次提交 2020-04-25 19:35:49 最近修改2020-04-25 19:59:41 (修改过3次)
你好：用异形剪力墙定义。用自定义线定义，直线绘制。
