斜筏板斜边变截面在图形中如何绘制

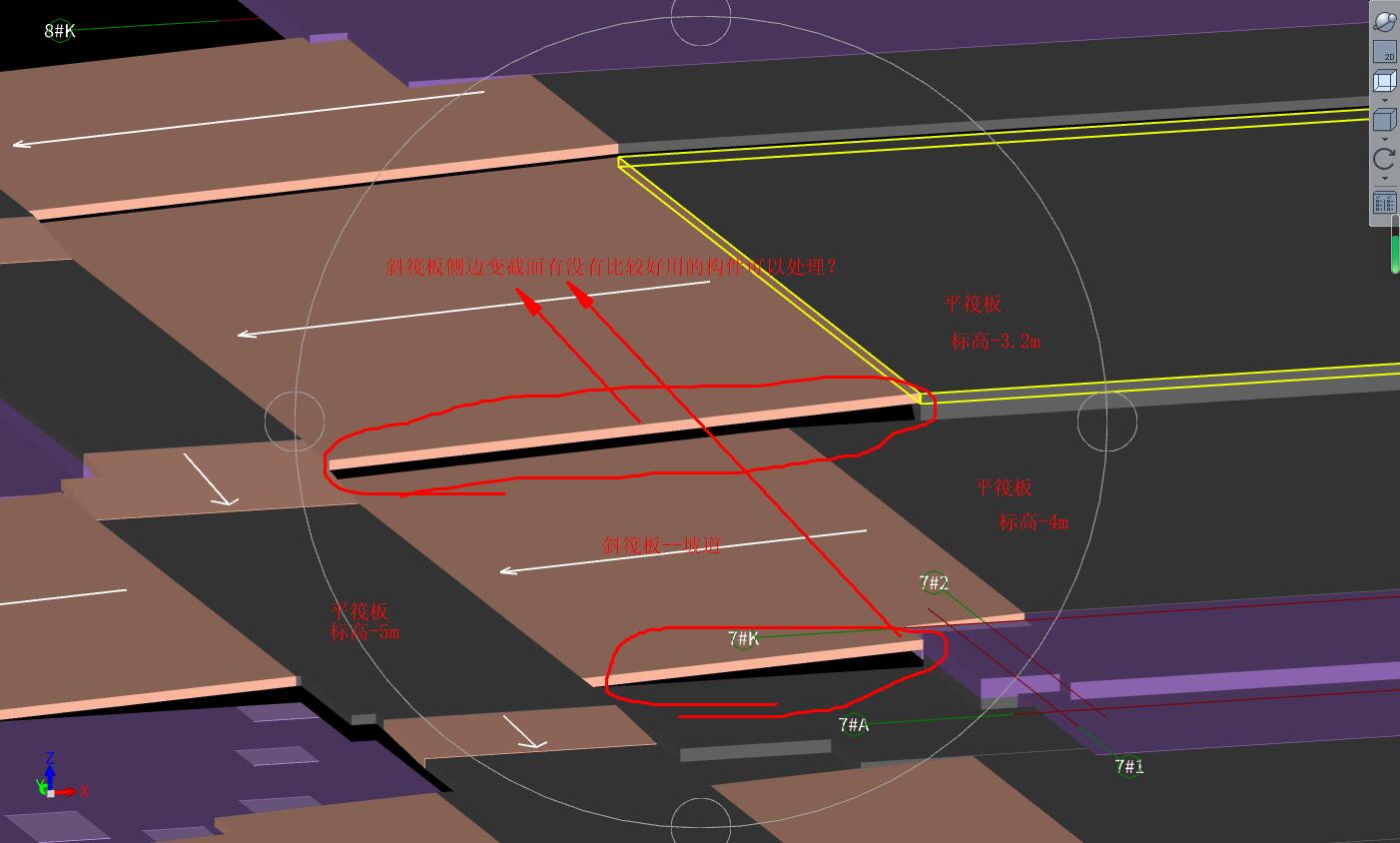

如下图，工程地势高差较复杂，地库筏板基础存在多个标高，其中变标高的斜筏板侧边（与坡向平行的边）与相邻筏板的变截面软件无法设置。请问有没有好的处理方式？有人说用自定义线或者是基础梁绘制，可是自定义界面界面的高度无法设置高低变截面梁。请问有没有好的方法？
全部回答
(2)
首答仅用{{minutesHtml}}
-
用平均标高来做吧
2020-07-01 17:32:14
-
不同标高的筏板基础分块布置，就可以对应的设计边坡，但就不能用三点定义斜板去调整斜坡面，否则目前软件就无法设置边坡了。
2020-07-02 17:06:29
