下图中梁的尺寸到底应该是多少呀
1.集中标注对应的是KL7（5）200*450，也没有其他原位标注的显示？？
2.根据对应的剖面图的节点来看，梁的尺寸是200*800？？

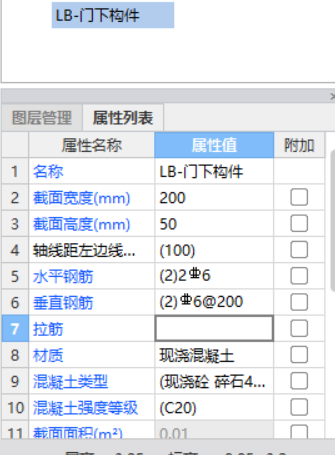

3.梁上部，门/阳台栏杆下部那两个画圈的部位可以用栏板来定义吗？？（它是什么东西呢，它的钢筋信息是水平2C6，垂直C8/6@200的意思吗）
请各位老师指导，十分感谢
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
你好：按照集中标注450mm高度确定，详图比例不对，用圈梁定义，U形箍筋在其它箍筋里面计算输入。
2020-08-14 14:49:12
