剪力墙及暗柱绘制问题？
一般绘制剪力墙的时候是把暗柱也画满剪力墙，但是对于一些端柱，是否需要绘制剪力墙，绘制的话，端柱一般比剪力墙宽，怎么绘制，比如本层剪力墙是200宽，有些独立的暗柱可能是220宽，这怎么绘制，重新定义个220宽的剪力墙吗？
2020-10-09 09:37:36 补充

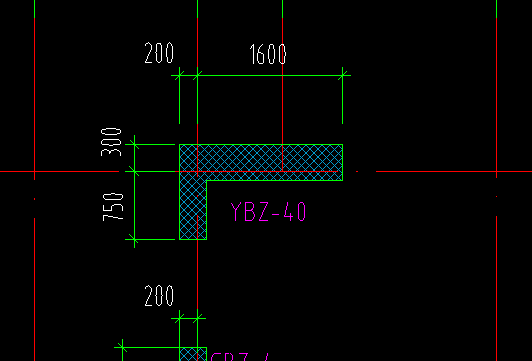

像这种独立的暗柱，其他剪力墙都是300宽，这个暗柱是400宽，是不是需要重新定义一个400宽的剪力墙专门绘制这个暗柱呢
全部回答
(3)
首答仅用{{minutesHtml}}
-
剪力墙拉直端柱端部
2020-10-09 09:28:03
-
可以把剪力墙伸到端柱内，也可以定义同端柱宽的墙
2020-10-09 09:30:29
-
不需要将端柱填充满，有墙体填充就行了
2020-10-09 09:31:20
