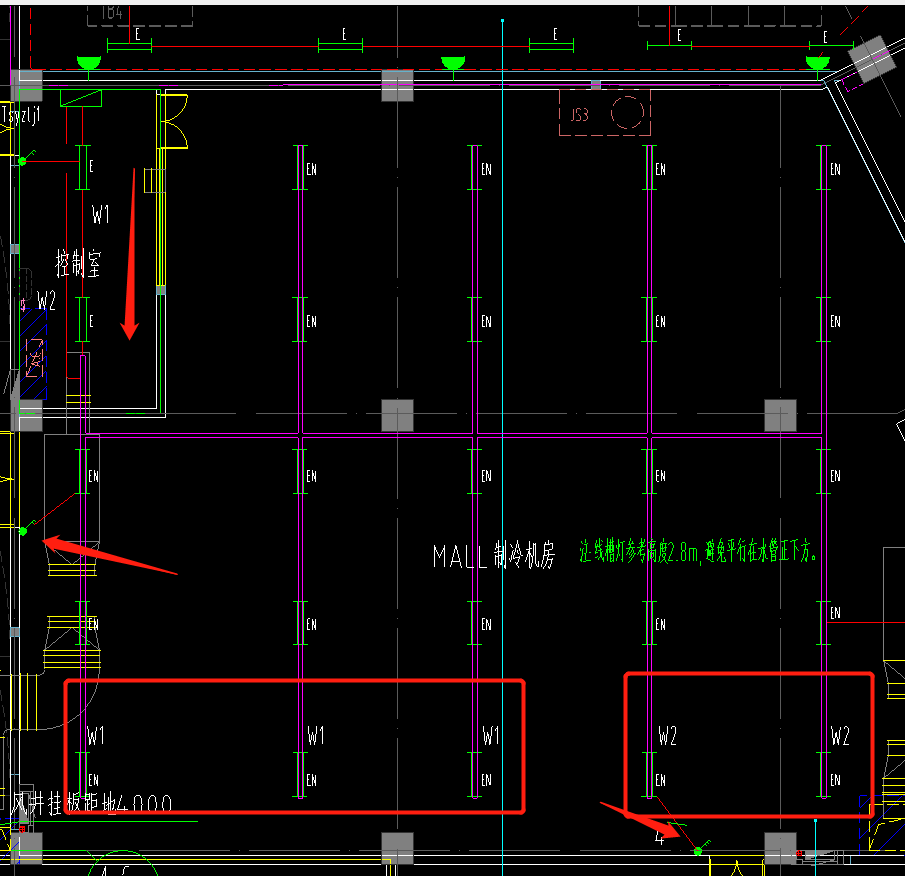

配电箱出线（照明插座回路），先配管-桥架-配管，怎么识别

配电箱至插座回路的 配管、配线计算

1）管子长度=水平段长度+竖直段长度（其中水平段长度为图上同一插座回路相连量出的尺寸，竖直段长度=（配电箱距地高度+0.2）+（插座距地高度+0.2）*此插座回路插座头的个数 =Y米 2）各种规格的电线长度=（Y米+配电箱的半周长）*线的根数 .................. 3)按以上算 配管、配线 是否有错误或者遗漏？？

首层照明到二层配电箱的回路正常，但插座到二层配电箱的回路中桥架没有显示配线

下图是首层照明及插座到二层电井配电箱的回路：1.首层照明回路（正常）：2、选择起点（正常）：.3.首层插座回路（不显示桥架中的配线）：什么问题？怎么解决？

GQI2019，系统图配电箱的回路是走桥架+配管的，但平面图全部走桥架，怎么修改

GQI2019，系统图配电箱-1AP15的回路是走桥架+配管的，我在读系统图时输入了导管（下图1，配管已经被我删除了，所有截了另一个配电箱），但平面图是整条回路走桥架的，我就把配管删除了（下图二），但还是改不了（下图三），可以把这些回路从配管修改为电缆吗？

2个配电箱分别用线管连接到桥架，桥架内的配线怎么配

如图所示，2个配电箱的线管分别与桥架连接，现在需要将2个配电箱在桥架内的配线生成出来，应该怎么处理？题主没有好的办法，望各位不吝赐教。PS：单用桥架配线在这种情况下生成的线缆长度不对，而且检查回路的时候应该是检查不出来的。但是换一个思路，如果桥架配线功能里面有通过选择2根线管在桥架内自动配线，问题不就解决了吗？2021-06-10 11:44:38 补充问题已经解决了，很简单，用桥架配线的时候分别选中配电箱对应的线段，即可生成中间部分。

你好，井内竖向桥架与井内配电箱连接的这段是配管还是桥架，下面那种理解正确？

回路敷设方式存在配管和桥架的情况下，“电井内有竖向桥架，那与井内配电箱这段是配管还是桥架呢”1.无论电缆规格多大都走桥架2.小电缆面积几，十几那种走管，大电缆面积几十那种走桥架。
