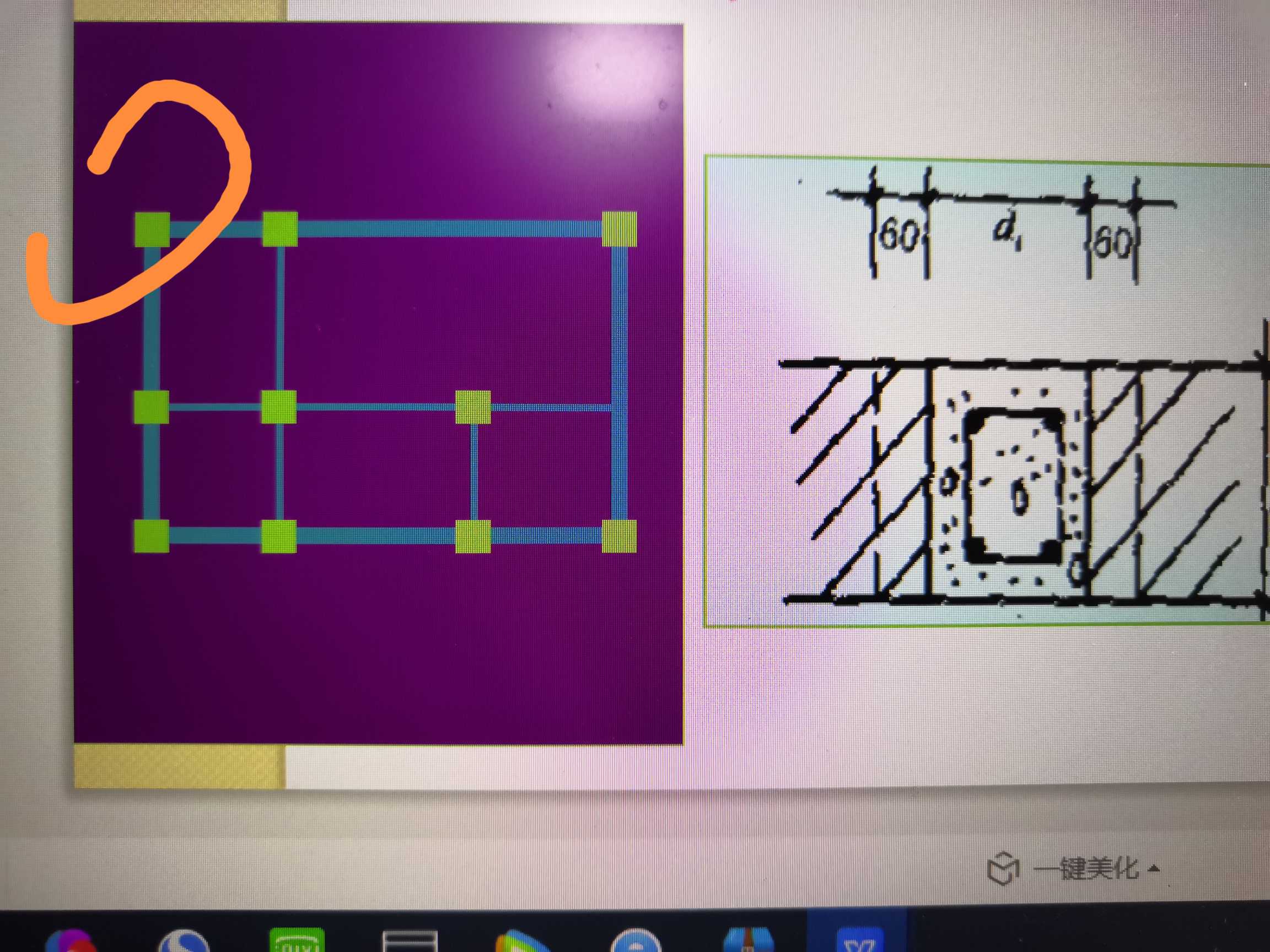

这个构造柱马牙槎有几个怎么判断个数

思路：把每一边凸出来的马牙槎全部切割一半（30mm)，用切出来的部分补满自己那一边凹进去的部分，因为尺寸都一样，所以，刚好能补满。这时，每凸出一边就相当于柱子的截面积增加了0.24×0.03，加上柱子本身没有凸出来的面积0.24×0.24，具体步骤如下：

【解】

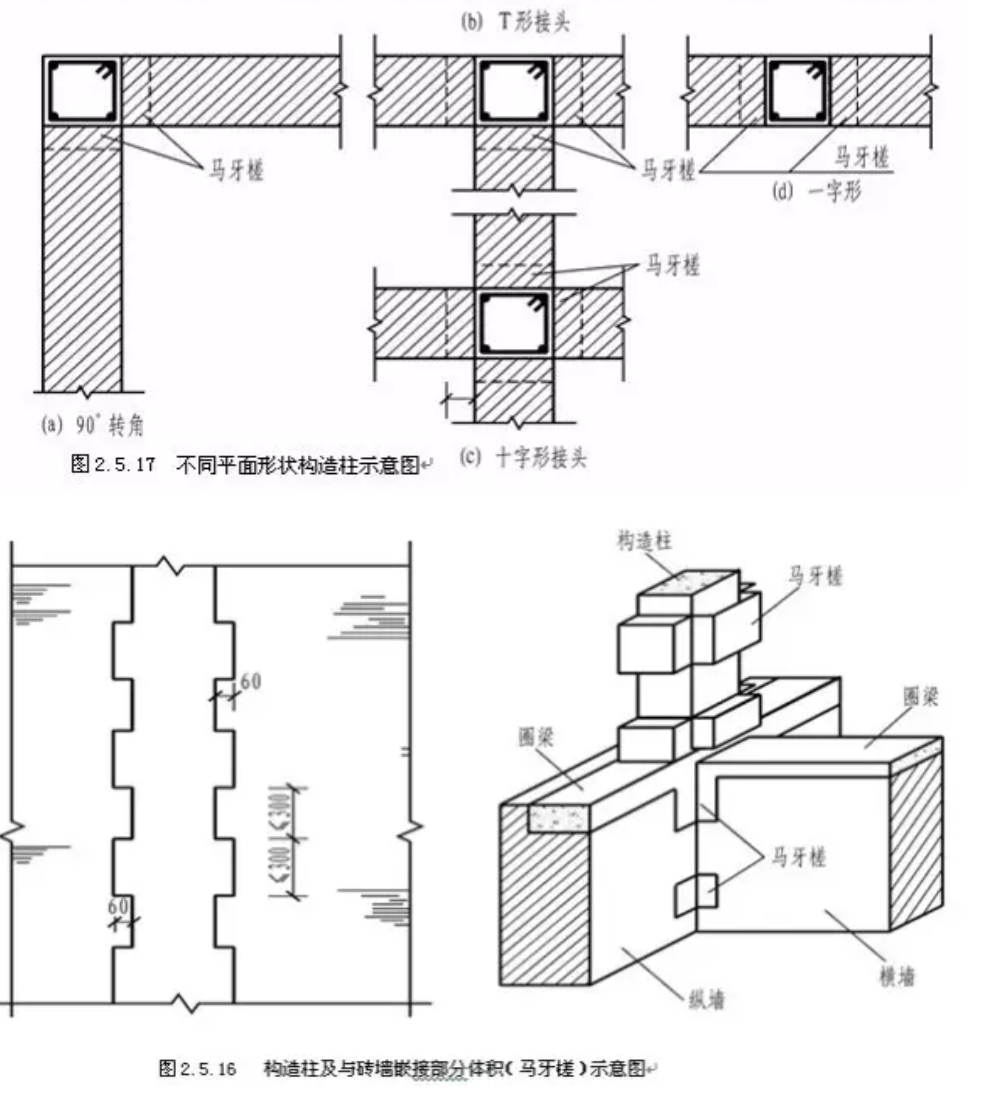

（１）９０°转角接头

V=（0.24×0.24＋0.03×0.24×2边）=0.072 m3

（２）T 形接头

V ＝ （0.24×0.24＋0.03×0.24×３边）＝0.0792m3

（３）十字形接头

V ＝（0.24×0.24 ＋0.03×0.24×4边）＝0.0864 m3

（４）一字形接头

V=（0.24×0.24＋0.03×0.24×2边）=0.072 m3

注意:这些只是不同平面形状下构造柱（包含马牙槎），然后再乘以构造柱高度就是混凝土用量了。

一根构造柱马牙槎个数是根据有几根砌体墙与该构造柱接触来确定
