土建施工钢筋算量GGJ2013
|
433查看
1回答
钢筋算量CAD导图
导图识别柱大样时，柱大样的标注及尺寸比例与图上不同时怎样处理
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
您好，以平面图上的比例为准

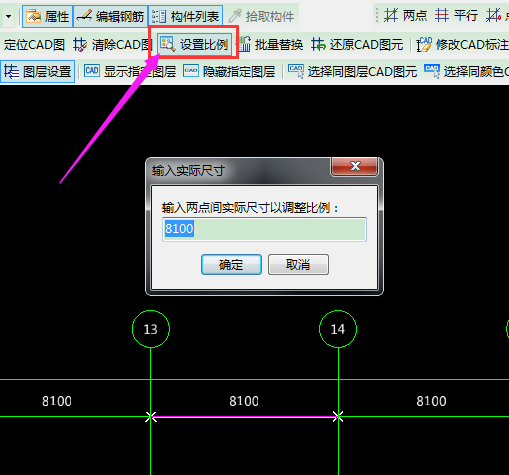

步骤一：导入图纸后，在【CAD草图】绘图工具栏点击【设置比例】；
步骤二：根据提示，利用鼠标点取两点，软件自动量取两点距离，并弹出对话框；
步骤三：如果量取的距离与实际不符，则在对话框中输入两点间实际尺寸点击确定，软件即可自动调整比例。
如果有帮到您， 采纳+点赞 一下吧^_^您的采纳和点赞就是对我的支持与肯定谢谢！
2021-02-01 15:23:02
