思量一二
2021-03-07 08:46:31
|
山东省
土建预算土建计量GTJ
|
7380查看
5回答

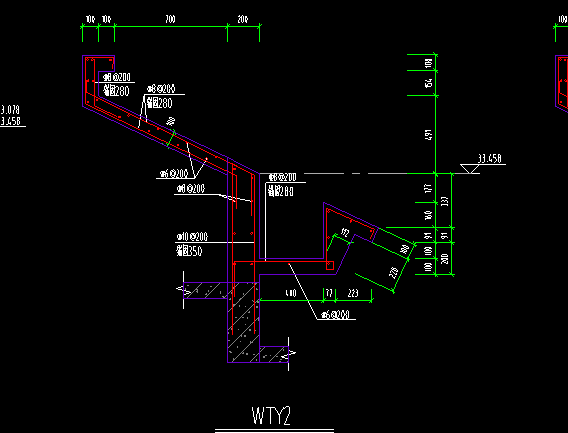

这种挑檐怎么绘制啊
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

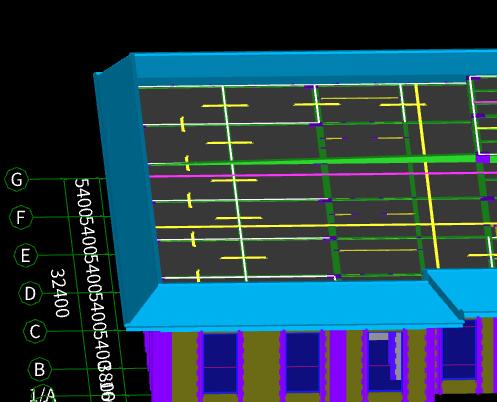

直接用异形挑檐定义画图，软件就会自动割角闭合的。
2021-03-07 08:48:58
-

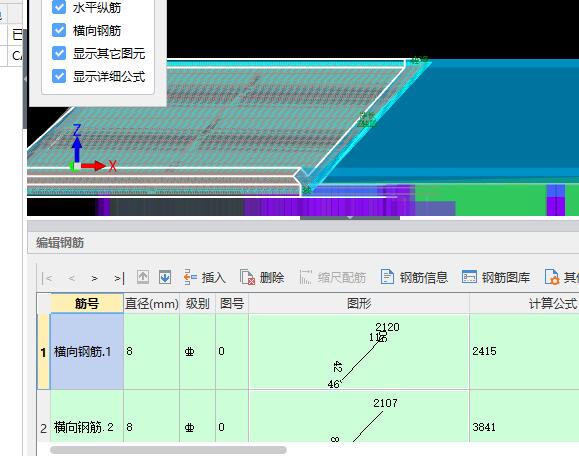

用异型挑檐来处理，截面编辑里画出尺寸和钢筋
2021-03-07 08:47:46
-
外墙外侧用异形挑檐
其他用自定义线
2021-03-07 08:47:57
-

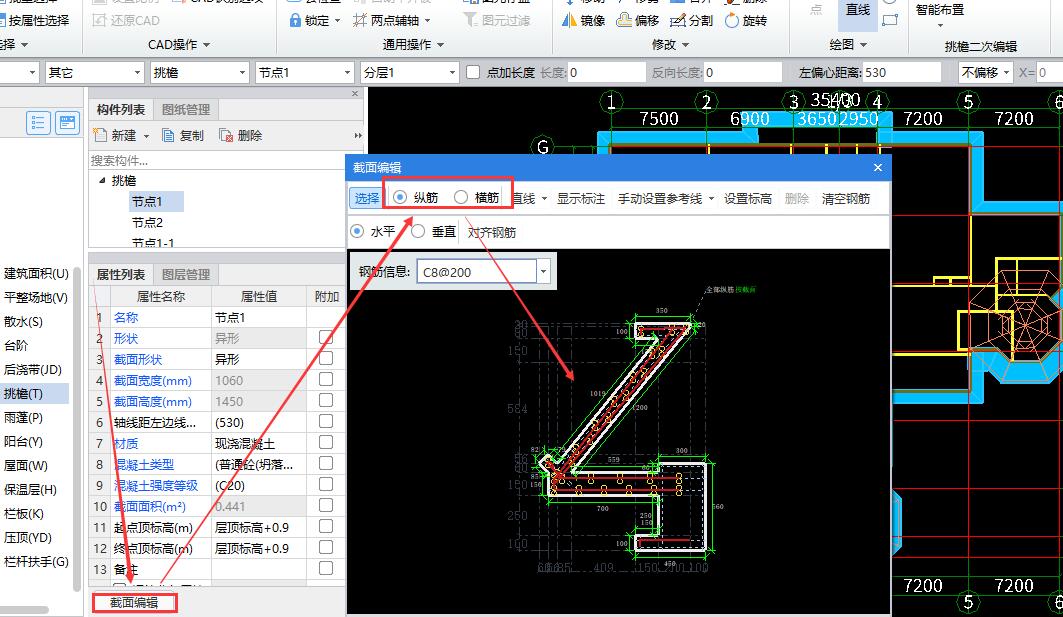

点其他→点挑檐→新建异形挑檐→根据图纸尺寸设置网格→在网格里按图纸信息尺寸绘制大样图→选择插入点→点确定→在截面编辑按图纸钢筋信息输入即可
2021-03-07 08:56:28
-
用异性挑檐绘制，钢筋在截面编辑中设置
2021-03-07 09:26:39
