连梁点选识别后为什么构件画不出来 哪里需要调整

你好：

点选识别梁/基础梁/连梁方法一致，以梁为例：

步骤一：切换到梁界面---点击“建模”中的【识别梁】功能---点击“提取边线”选择梁边线---再点击“自动提取标注”选择梁标注---再点击【点选识别梁】弹出【点选识别梁】弹窗。

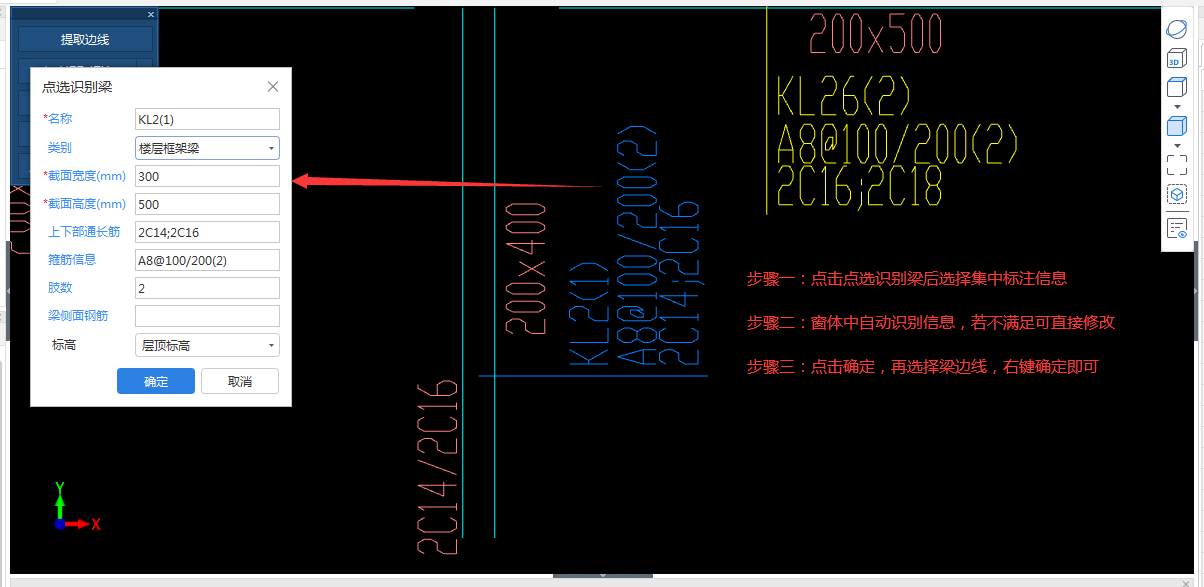

步骤二：在图纸上点击需要识别的梁集中标注，则【点选识别梁】窗口自动识别梁集中标注信息（如识别的不满足需求，可手动在对话框中修改）。如图：

步骤三：点击【确定】按钮，在图形中选择符合该梁集中标注的梁边线（可以选择梁起始跨和终点跨或选择梁所有跨），被选择的梁边线以高亮显示；右键确认即可识别成功。
