凸窗大样
请问，这种凸窗大样应该如何绘制？希望详细讲解
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

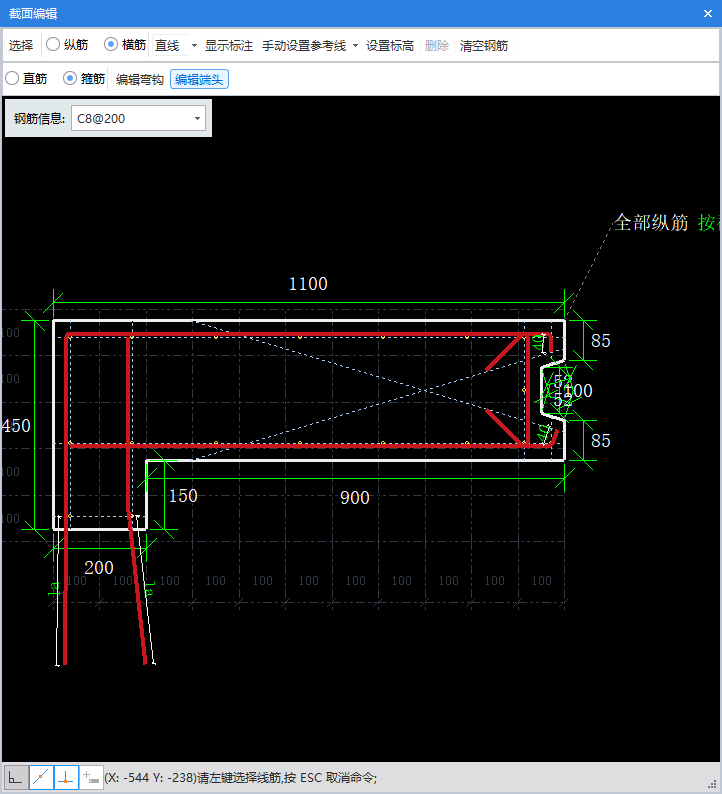

两个节点都可以用异形栏板画，钢筋可以在钢筋截面里编辑，也可以在其他钢筋里输入，用栏板的话点钢筋只能画在钢筋截面中，建议多尝试画截面。也可以用异形圈梁定义，方法一样，点钢筋可以在圈梁的上下钢筋里定义，线钢筋只能其他钢筋输入，圈梁不能定义钢筋截面。钢筋截面编辑中注意编辑弯钩和端部长度，端部与梁接触是有锚固La的。
2021-08-18 10:16:56
