消防报警配线

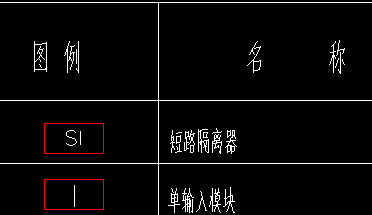

截图为图例、系统图、平面图。问题：1、1SI01是总线隔离器吗？2、是如图的一个位置放4块这个隔离器吗？如果不是，那图上表达的是什么意思呢？3、平面图中连接箱子的绿色线条标注SD1是说这段配线是一根电源线一根传输信号线吗？如果不是 这段配线应该怎么计算？2021-11-05 15:24:44 补充
补充1层完整系统图
截图为图例、系统图、平面图。问题：1、1SI01是总线隔离器吗？2、是如图的一个位置放4块这个隔离器吗？如果不是，那图上表达的是什么意思呢？3、平面图中连接箱子的绿色线条标注SD1是说这段配线是一根电源线一根传输信号线吗？如果不是 这段配线应该怎么计算？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1、1SI01是总线隔离器
2、是平面有四个报警回路，每一个回路一个总线隔离器，具体看平面图纸
3、平面图中连接箱子的绿色线条标注SD1是说这段配线是一根电源线一根传输信号线
2021-11-05 14:33:57
-
1、根据模块所在的位置，可以判断是隔离模块。不放心的话，可以找设计师确认。
2、应该为4个隔离模块，隔离模块后面所隔离的设备，是有数量限制32个点的，正常还要考虑余量，可以反算一下。
3、可以判断为信号线+电源线，从主机来的信号线是一条，过了隔离模块，就要分多条（每个隔离模块一条）；电源线可以共用的。
