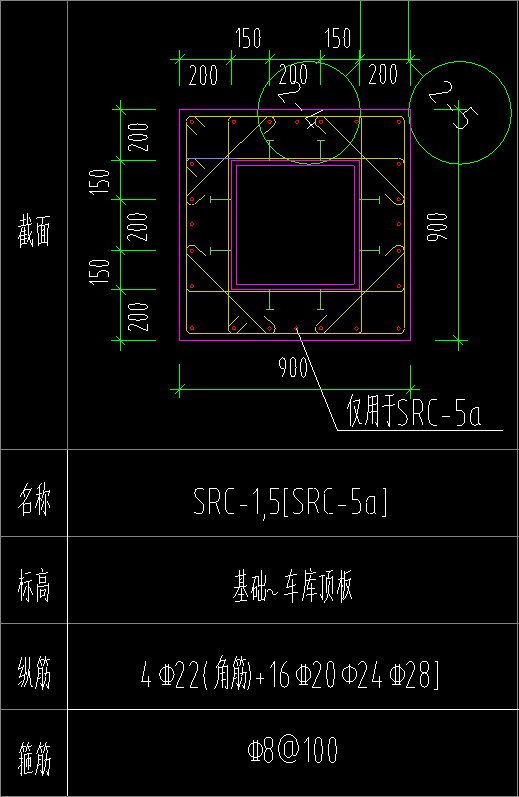

想请教一下这个大样图是什么意思？
2022-04-19 15:34:13 补充
这个纵筋看不懂啊
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
这是型钢混凝土钢柱
里边是箱型钢柱，加焊栓钉
外边是钢筋混凝土
要注意说明，箱型钢柱，是否有混凝土灌芯
需要计算
箱型钢柱，栓钉
钢筋，混凝土，模板，混凝土灌芯，可能名称不同，具体查定额说明
2022-04-19 15:35:48
-
里面是钢柱，外侧浇筑混凝土。
2022-04-19 15:34:31
-
这是钢混结构的柱大样。你这张图简单说就是箱型钢柱（最里面洋红色的矩形双线线框），箱型钢柱上有栓钉（矩形双线线框四周的绿色T字型），再外面，黄色的现场绑扎的柱箍筋，红色小圆圈就是现场绑扎的柱纵筋。最外面900*900的洋红色矩形线框就是这根柱子的成活外边线。
2022-04-19 15:38:08
