砌体加筋画在哪里

你好：

砌体加筋的绘制方法：

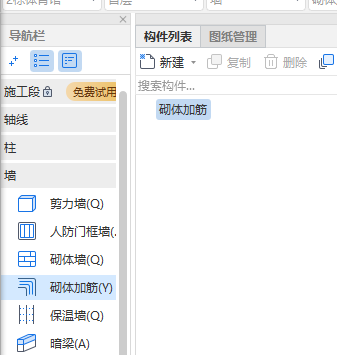

步骤一：导航栏中点到砌体加筋上，在建模界面点击绘图界面右上方的【砌体加筋二次编辑】中点击【生成砌体加筋】；

步骤二：弹出参数设置界面，根据不同的设置条件，选择相应的加筋形式，并在下方的节点示意图中输入参数（包括尺寸和钢筋信息），根据要求选择“生成方式”以及是否勾选覆盖同位置砌体加筋。如图：

若“生成方式”选择的是“选择图元”，点击“确定”后，需要手动选择框架柱/构造柱/剪力墙图元，鼠标右键才可生成。

若“生成方式”选择的是“选择楼层”，勾选需要布置的楼层后，点击“确定”，即可布置成功。如图：

砌体通长筋的计算方法：

切换到砌体墙界面---点击【属性列表】---在“砌体通长筋”中输入对应的钢筋信息即可。输入格式：排数+级别+直径+@+间距。如图：

备注：不输入排数时，默认为1排。
