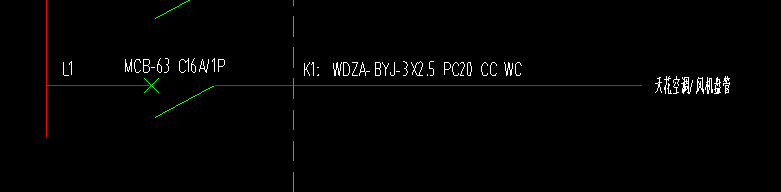

请问老师们、下面平面图K1的图例是什么、还有就是K1回路平面图虚线部分需要连接吗

配电箱位置

这几个配电箱都表示在电井里吗2021-07-09 15:27:01 补充1、配电箱1ZAP跟变配电房低压配电柜在同一层，系统图表明配电箱1ZAP通过CT（50+50）x50WE引至首层变配电房低压配电柜，而且照明平面图中没有标出桥架，请问怎么计算这段的桥架长度2、在照明平面中，配电箱1ZAP有带向上引箭头，是指1ZAP引线给2AP1的意思吗，APA1引出线给空调开关K1，但K1跟配电箱1AP1都在一层，配电箱1AP1也带了箭头，请问是什么意思3、配电箱1AP1到空调插座K1的线路没画出来，请问长度怎么确定

你好，深夜请教一下火宅报警系统里面的电气问题

图1是系统图，图2是天面图~~问题1：请问系统图例的FAS是什么意思，是火宅自动报警系统箱吗？我找了图片没图例，也没具体尺寸，只是系统图跟平面图有标注~问题2：请问系统图里的C,M,还有2个箭头符号那个是什么意思~~问题3：请问系统图里SI旁边有个绿色的线下面的D,S是什么意思·~问题4：请问例如天面这个电梯迫降的线路，是算平面的距离到天面FAS的距离就行，还是需要再算一次天面的FAS到地面FAS的距离？就是说他的线是在箱子里接出来就行，还是从首层的箱子接到天面层的箱子再接出来~~电气方面完全不懂，希望能得到你的帮忙，万分万分感激！~~

桥架长度计算

配电箱1ZAP跟变配电房低压配电柜在同一层，系统图表明配电箱1ZAP通过CT（50+50）x50WE引至首层变配电房低压配电柜，但是在照明平面中，配电箱1ZAP又带向上引箭头，请问这是什么意思，而且照明平面图中没有标出桥架，请问怎么计算这段的桥架长度，配电箱1ZAP到配电箱1AP1的桥架长度怎么计算，1AP1到空调插座K1的长度怎么计算2021-07-09 14:13:39 补充不是在同一层吗，为什么有向上引箭头

辛苦各位前辈老师帮忙解答下，不胜感激，谢谢

一.1#-NL-（1，2，3，4）要不要穿楼板？二.结合系统图跟平面图可以看得出要算的名称清单吗？例如：立管采用：螺旋消音UPVC排水管 横支管用：硬聚氯乙烯排水塑料管名称清单：1.螺旋消音UPVC排水管 DN40                  2.硬聚氯乙烯排水塑料管 DN25                  3.三.第一张平面图绿色的K1是什么？2020-09-11 15:39:24 补充4.室内排水管道(1).污水、废水排水立管:采用螺旋消音UPVC排水管,采用弹性橡胶圈柔性接口;排水支管及排出管:采用硬聚氯乙烯排水塑料管。(2).重力流雨水排水立管:采用螺旋消音UPVC排水管,采用弹性橡胶圈柔性接口;支管及排出管:采用硬聚氯乙烯排水塑料管。

引上垂直部分的管与线的长度是如何操作？

老师，您刚回复得意思是说，假如引上部分是走管的，那先定义管，在管道那填电线的规格，再布置立管来计算这高度电线，管的长度，是这样意思吗？还有个问题，1、就是，像电井处引上引下部分的线槽，这块的线槽以及电线电缆这类的如何操作？2、像自动报警系统中，一般都是从控制室引上其他楼层的，且很多都是每层一回路来布置的，像这种情况的话，我从控制室到竖井那块的线，这块该如何操作，应平面图中没画出来的，我在安装算量软件处如何操作这块。谢谢老师。
