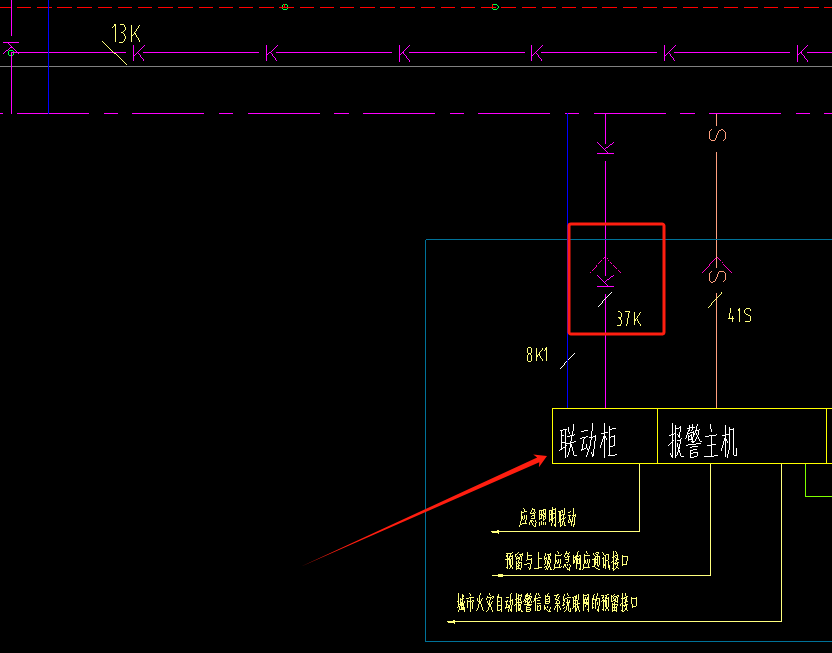

请问 风机控制线是引入消控室的这个柜吗，如不是 请各位大佬告知是哪一个柜

消防设备直接控制线

请问消防设备直接控制线是从消控室接44根线出来，每根单独连接一个消防动力配电箱吗？控制线需要入分区接线箱再到动力配电箱吗？还是直接从桥架引出？图中黄色线

排烟风机控制箱出线与联动控制线

图一是强电排烟机房配电箱系统图，图纸所表达的接线端子后面那些引至消防控制室控制柜的回路怎么回事？因为强电平面图也没有画这些回路，是否属于消防图纸联动控制线的范围？但是消防平面图也没有表示这些。图二是消防图纸，排烟风机控制箱的接线图，接电源线+信号线+联动控制线，①消防图纸的排烟机控制箱与强电图纸的排烟机房配电箱是同一个箱体吗？②图一所表达的接线端子后面那些引至消防控制室控制柜的回路怎么回事？强电平面图和消防图纸都没有体现，与消防图纸排烟机控制箱的联动控制线是否有关联？2020-06-03 16:29:31 补充更正一下图一是强电系统图排烟机房配电箱，图二是消防图纸，排烟风机控制箱的接线图，接电源线+信号线+联动控制线，①消防图纸的排烟机控制箱与强电图纸的排烟机房配电箱是同一个箱体吗？②图一所表达的接线端子后面那些引至消防控制室控制柜的回路怎么回事？强电平面图和消防图纸都没有体现，与消防图纸排烟机控制箱的联动控制线是否有关联？

自动报警工程量计算

请问下图中自动报警的如何理解？H电话线和K控制线我知道是每一条回路都是单独从消控中心单独拉出来至末端设备的。1X/1M是代表单独从消控中心拉一条线连接所有的火灾显示盘、防火门控制器吗只有一条回路的意思吗？但11D\11L\11S\11B又是怎么回事？看系统图有19个消防接线箱，如果每一个都单独从消控中心拉一条线出来至消防接线箱的话？各自的11条线也不够用吧？是不是设计画错图了？消防图一般设计画图都有问题？

联动控制线

请问一下，①为什么屋面的280°防火阀需要连接联动控制线，其他楼层的280°防火阀都没有连接联动控制线的？②联动控制线对排烟机控制箱、防火阀起到什么作用？③排烟机控制箱和电话的模块是否随设备就近安装，防火阀的模块吸顶安装？2020-06-02 17:47:59 补充①这是对应的强电系统图排烟风机配电箱，强电系统图的排烟风机配电箱与排烟风机控制箱是否是同一个箱体？如应急照明箱体一样②强电系统图的排烟风机配电箱的回路1-4：引至消防控制室联动控制柜、消防模块接点,正常时打开、280度防火阀、与风机联锁同步电动阀，这些回路在强电平面图并没有显示，它与消防图纸是否有联系？因为强电系统图的回路所用的线型与消防系统图的线型都是不一样的2020-06-03 09:02:17 补充针对补充问题，我指的是引至消防控制室联动控制柜、消防模块接点,正常时打开、280度防火阀、与风机联锁同步电动阀这些回路的线

弱电系统图算量问题

请问各位前辈，我下面附图是商品房首层的一个塔楼系统图，其中的监控模块AFN-M1220是不是系统图中标出跟他有关每种类型的弱电设备都算一个，这个系统图1+1+1*3+1*3=8个监控模块？控制模块和中继器算量道理是一样的吗？还是按照同一回路算一个？我下面截图中，是预算的工程量 ，几个模块数量差别很大 ，请前辈们指点一下，谢谢
