图中基础梁的集中标注分别代表什么意思？
请问各位老师
1，集中标注中最后的C8-250是指基础梁的箍筋吗？
2，断面图中的支座附加筋应该是对照平面图中的哪里？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
这就是带基础梁的棱台形条基,JZL8(2)表示基础梁编号2跨.截面600*700带加腋,B和T分别是上部和下部钢筋.箍筋见原位标注,Y后边的钢筋C14@150是条基的横向底筋,C8@250是分布钢筋.
图中集中标注最后C8@250是条基部分的分布钢筋.不是基础梁的箍筋,基础梁箍筋在原位标注里看.断面图中的支座附加筋对照归平面图中的柱下部分看.
2024-02-19 09:54:51
-

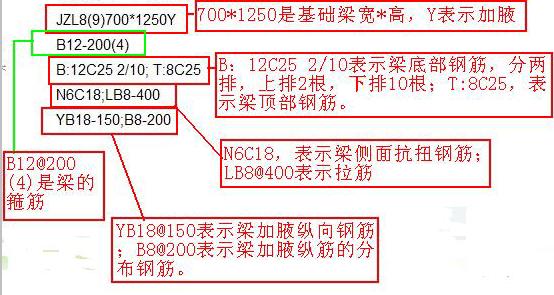

解读方法如下：
2024-02-19 09:47:15
