小光 2024-09-20 10:35:19 | 山东省土建 | 134查看 6回答

构造柱在结构图哪里能看出来，能用图解答吗谢谢

我来答邀请别人来回答

提醒提问者

提问者将收到消息提醒
问题描述不够清晰

收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (6) 首答仅用{{minutesHtml}}

叶帅（土建装饰，不懂安装）黄金专家

答题： 6233 被赞： 5918

设计画上了的能看到，没有画看结构说明

2024-09-20 10:36:33

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
我的问题有点多专家

答题： 455 被赞： 398

结构说明里会说，什么情况需要设置构造柱，比说说：孤墙端头设置，两堵墙交叉处设置构造柱，墙长大于两倍层高设置构造柱。你在说明里找一下

2024-09-20 10:36:52

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
小高同学白银专家

答题： 1389 被赞： 966

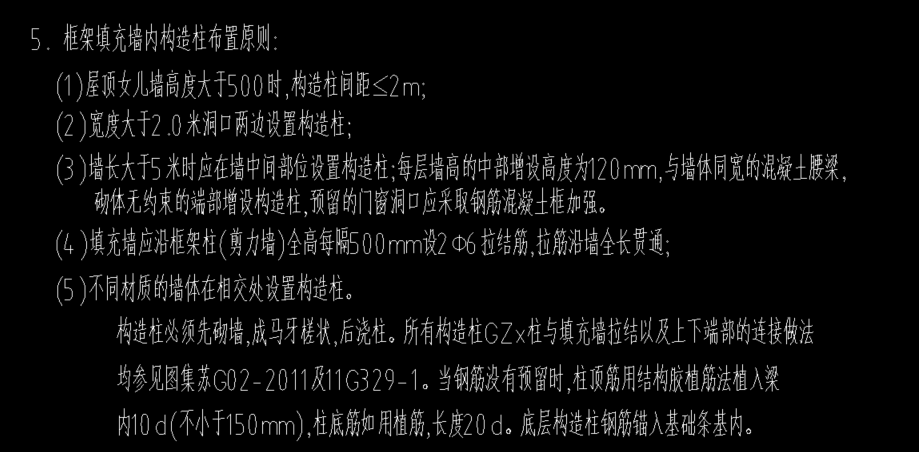

构造柱的设置要求一般在结构说明中，类似下面的图片
另外也有在梁板布置图中会有注明，但标注的不一定齐全，配筋信息一般会在空白处体现。

2024-09-20 10:38:38

赞1 回复 5
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
广岑钻石专家

答题： 29578 被赞： 9645

图纸设计说明中

2024-09-20 10:38:48

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
nh 钻石专家

答题： 127750 被赞： 26668

结构总说明，各层板结构平面图

2024-09-20 10:44:25

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
时光、背面铂金专家

答题： 24125 被赞： 18495

结构设计说明里
