钢结构识图问题
红线指的那块板，那个中括号的图例是什么意思 是指这块板上要打这么多圆孔吗，还有这块板并没有构件连接 存在的意义是什么 期待大神的回答
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
2024-10-07 10:11:02
-

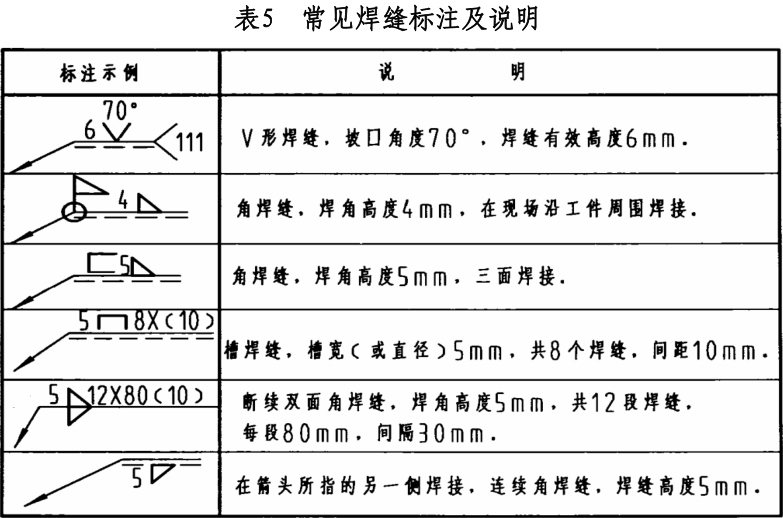

那不是中括号，那是焊缝符号，所代表的意思是塞焊，那块贴在柱的腹板上的钢板上需要做很多圆孔，每个圆孔都塞焊。
2024-10-06 23:20:18
